SATA 7P

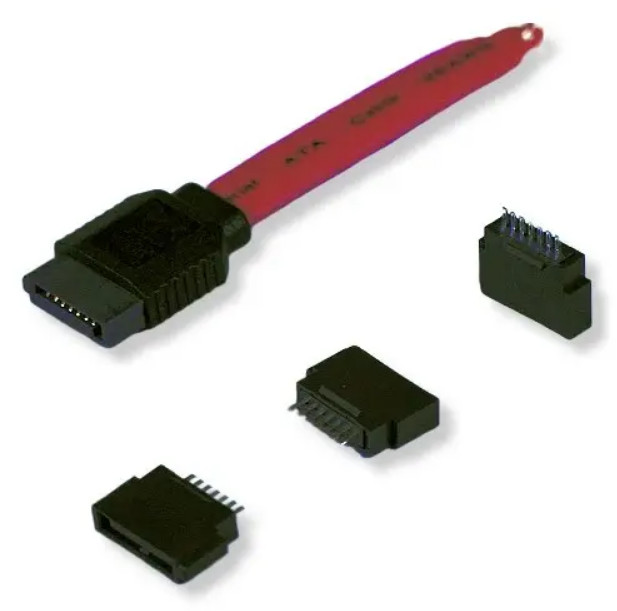

SATA 7P 180° 公對公傳輸線

產品特色：
• 接頭類型：SATA 7Pin 180° 鉚壓式雙公頭設計，連接穩固耐用
• 線材規格：採用 UL2725 規範之 26AWG 高品質線材，確保數據傳輸穩定
• 應用範圍：適用於主機板、SATA擴充卡與 SATA 硬碟、CD-RW、DVD 等裝置間的高速數據傳輸
• 多元服務：提供客製化設計、來料加工及 OEM/ODM 代工服務，靈活滿足各種應用需求

SATA 7P 是指 Serial ATA（串列ATA）介面的 7-pin（腳位）連接器，常見於連接主機板與儲存裝置（如硬碟、SSD、光碟機）。以下是 SATA 7P 的關鍵特性：

SATA 7P 接頭特性：

1. 7個接腳配置：

   提供高速、低干擾的數據傳輸通道。

• 3個接地 (GND)

• 2個差動訊號對 (TX/RX)

• 2個保留或無接腳

2. 傳輸速度：

• 相容於 SATA I（1.5 Gbps）、SATA II（3.0 Gbps）及 SATA III（6.0 Gbps）規格。

• 實際傳輸速度取決於連接設備與主機端的支援版本。

3. 單向數據通訊：

• 採用 點對點架構，與PATA（平行ATA）不同，不會共用通道，提升效能與穩定性。

4. 體積小、設計簡潔：

• 比舊式 IDE 接頭更小，利於機殼空間設計與散熱。

5. 接頭類型：

• 直角（180°）、彎角（90°/右角），可依設備安裝位置選擇，提升線材佈線靈活度。

6. 適用範圍廣：

• 主機板、硬碟、SSD、DVD/CD光碟機等 SATA 裝置之間的數據傳輸。

如需圖解或詳細規格表，我也可以製作！你想進一步了解 SATA 7P 腳位定義、SATA vs. PATA 差異、或 SATA III 的速度瓶頸嗎？
