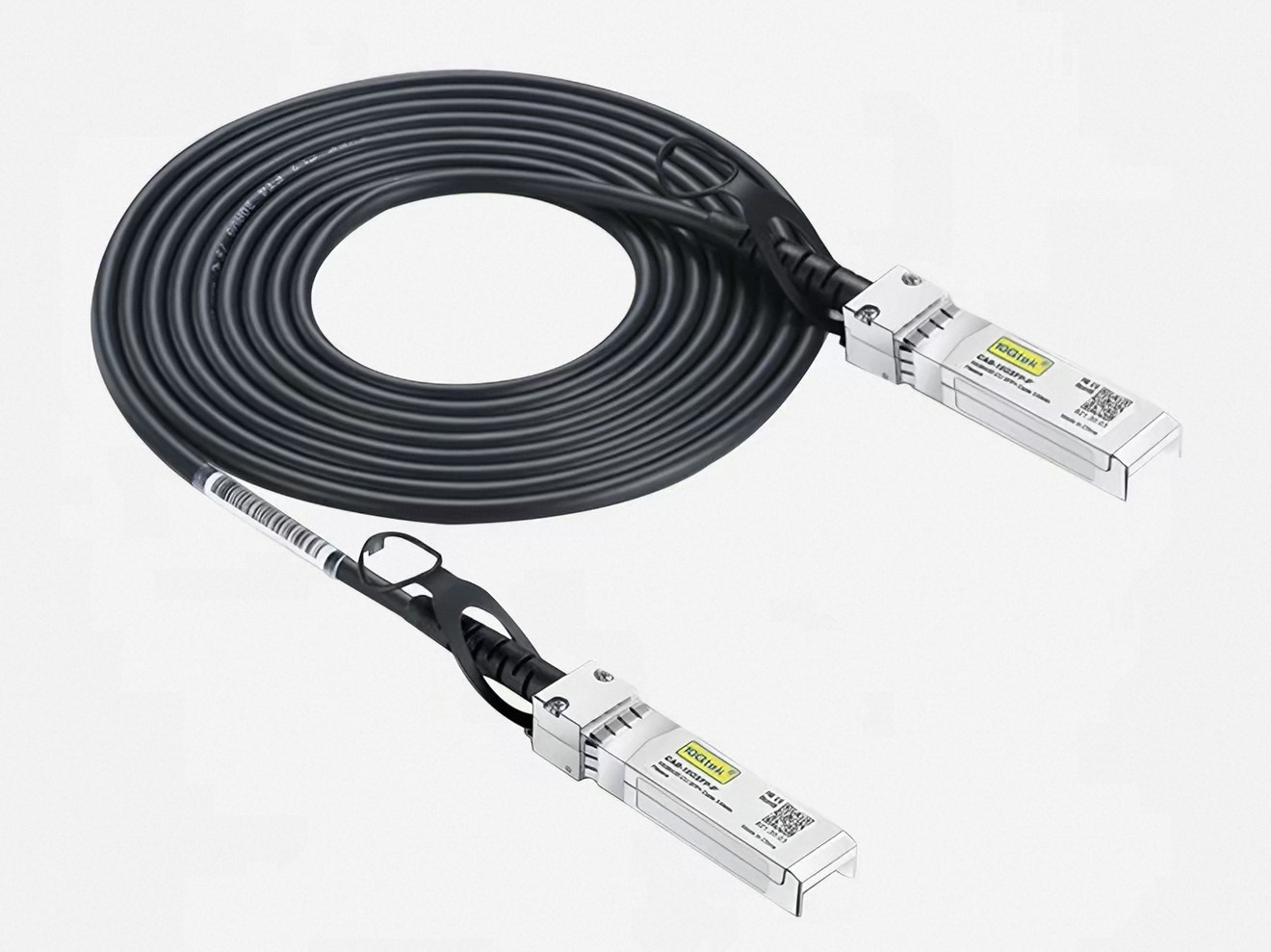

DAC高速直連銅纜

10G SFP+ DAC 是常見的高速直連銅纜應用之一，兩端使用 SFP+ Form Factor，可用於支援相應規格的交換機、伺服器、NIC 等設備之間的短距離 10GbE 連接。

典型架構：

10G SFP+ Port ↔ SFP+ DAC ↔ 10G SFP+ Port

適合：

Server ↔ Switch
Switch ↔ Switch
NIC ↔ Switch

由於 DAC 將 Connector Module 與 Twinax Cable 整合成完整組件，安裝時不需要另外將光模組與光纖組合，可簡化短距離高速網路部署。

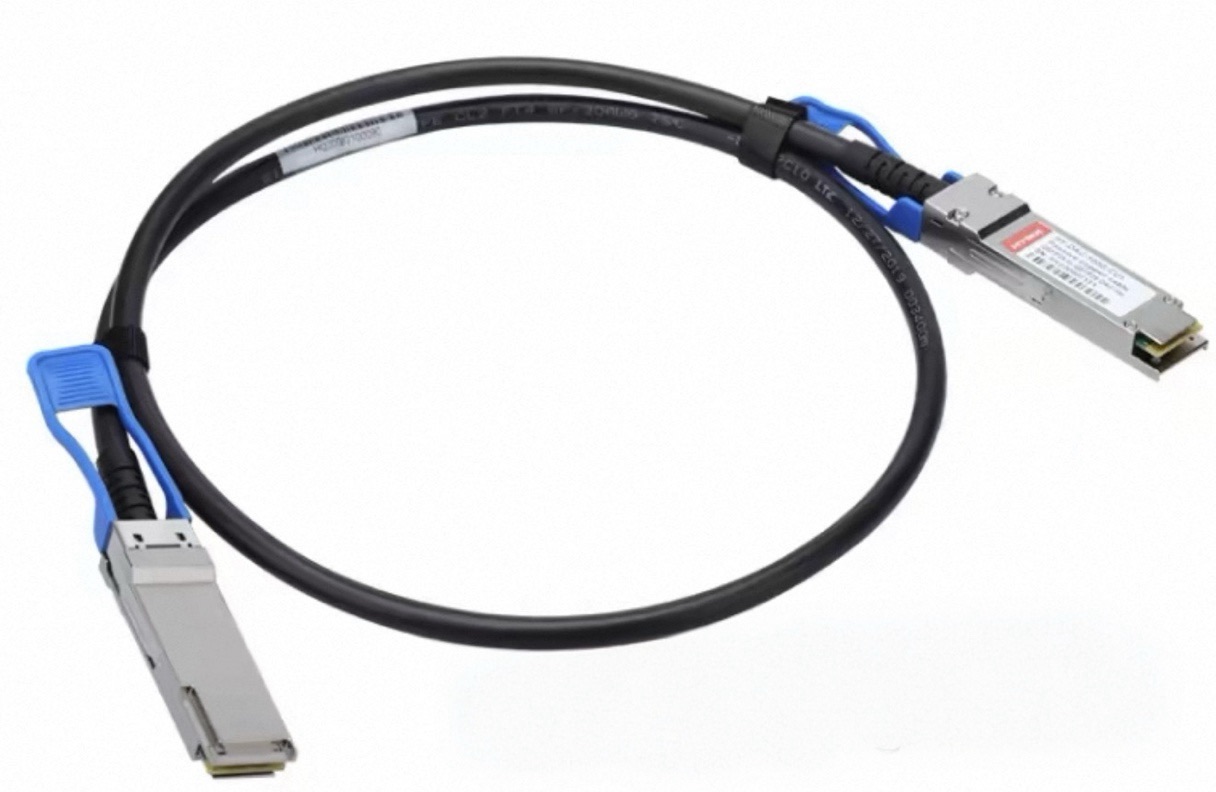

DAC 不只有 10G

隨著資料中心網路速度提升，DAC 的 Form Factor 與 Data Rate 也持續演進。

*以上為市場常見的介面與速度對應概念，實際金淶電子可供應的 Data Rate、Form Factor、Cable Length、Passive / Active、Protocol 與設備相容性，應以正式產品 Datasheet 或專案確認為準。客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

DAC 1-to-1 有哪些優勢？

1. 適合短距離高速連接

DAC 的主要定位就是短距離高速互連，特別適合伺服器、交換機與 NIC 位於同一機櫃或鄰近設備的環境。

2. 整合式設計，安裝簡單

DAC 不需要像傳統「Transceiver + Fiber Cable」架構一樣分別準備光模組與光纖。

兩端 Connector 與 Cable 已整合，可降低高速網路部署複雜度。

3. 具成本優勢

在適合 DAC 的短距離應用中，相較於使用兩個獨立光模組再搭配光纖，DAC 通常具有較具競爭力的整體連接成本。

4. 低功耗

Passive DAC 不需要像有源光纜一樣進行光電轉換，因此在適用距離內具有低功耗優勢。

若為 Active DAC，則內部具有訊號處理電路，因此實際功耗需依產品 Datasheet 判定。

5. 適合大量伺服器部署

Data Center、Cloud Computing 與 HPC 環境可能需要大量 Server-to-Switch 連接。DAC 的 Plug-and-Play 特性適合機櫃內大量高速 Port 部署。

Passive DAC 與 Active DAC 有什麼不同？

DAC  市場上可分為 被動DAC/主動DAC  : Passive DAC 與 Active DAC。

「DAC 可依產品設計分為 Passive DAC 與 Active DAC，實際規格依產品 Datasheet 確認。」

客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

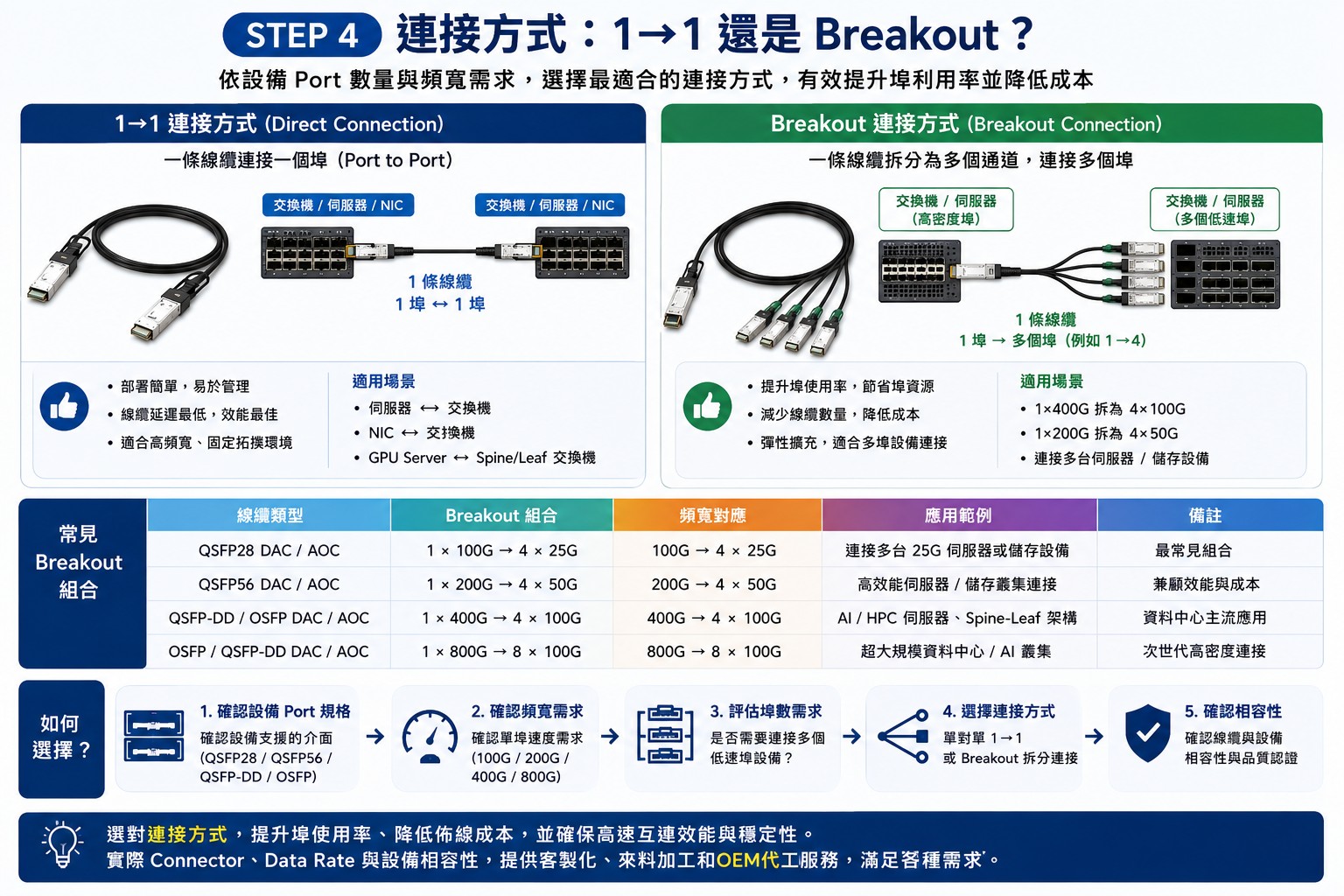

DAC 1-to-1 與 DAC Breakout 有什麼不同？

1. 10G SFP+ DAC
屬於 DAC 1-to-1

而：

2. 40G QSFP+ → 4 × SFP+
屬於 DAC Breakout 1-to-4

DAC 1-to-1 主要應用

Data Center 資料中心

可應用於 Top-of-Rack Switch 與 Server、NIC 等設備之間的短距離高速連接。

Server to Switch

同一 Rack 內的 Server 與 Network Switch 是 DAC 常見使用情境之一，可降低短距離高速網路布建的複雜度。

NIC 高速網卡

高速 NIC 可透過相容的 DAC 直接連接交換機，適用於大量資料交換的伺服器環境。

Storage 儲存設備

在介面、速度與設備相容性符合的前提下，可作為 Storage 與 Switch 等設備間的短距離高速互連方案。

HPC / AI Computing

HPC 與 AI 運算環境具有大量高速資料傳輸需求。在適合短距離銅纜的連接位置，可依設備 Port、Data Rate 與系統架構評估 DAC。

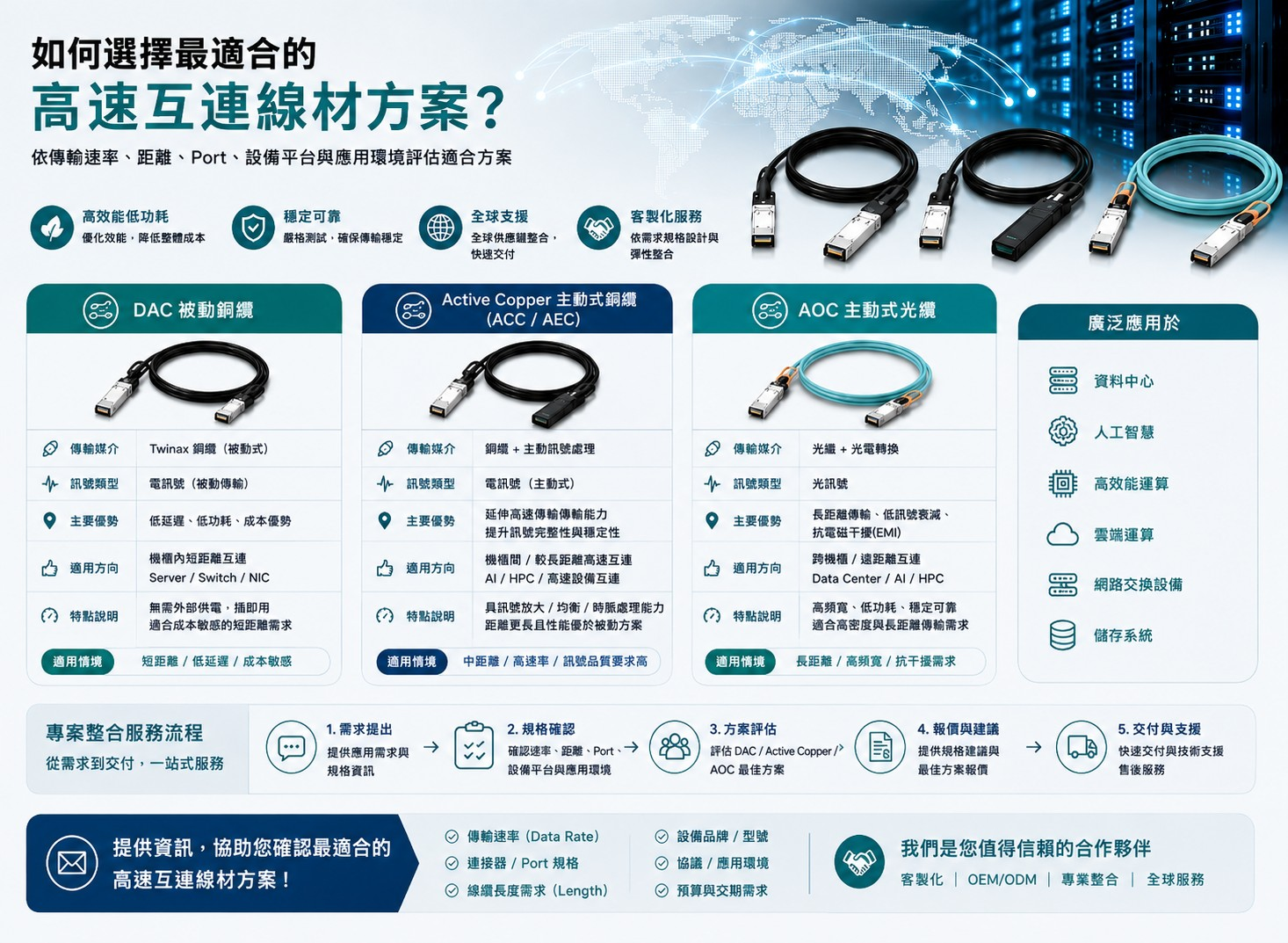

DAC 還是 AOC？採購怎麼選？

採購可以先用一個簡單原則判斷：

短距離＋成本優先 → 先評估 DAC

距離較長＋重量／布線／EMI 考量 → 評估 AOC

最後仍須回到設備的 Port、Data Rate、Cable Length 與 Compatibility 做確認。

DAC 1-to-1 採購前需要確認什麼？

海外採購詢價時，建議提供以下資料：

金淶電子｜DAC/AOC/AEC 纜線  客製化、來料加工與 OEM 代工

不同資料中心、Server、Switch、NIC 與設備製造商所使用的高速線纜規格可能不同，因此除了標準產品之外，專案往往還涉及線長、標籤、包裝、料號及指定規格等需求。

金淶電子提供客製化、來料加工和 OEM 代工服務，滿足各種需求。

客戶可提供 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方進一步確認產品規格及加工需求。

客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

您的需求 → 規格審核 → 樣品/材料確認 → OEM 生產 → 測試 → 交付

金淶電子具備 高速互連製造及OEM能力

Your Requirement → Specification Review → Sample / Material Confirmation → OEM Production → Testing → Delivery

High-Speed Interconnect Manufacturing & OEM Capability

FAQ｜DAC Direct Attach Cable 常見問題

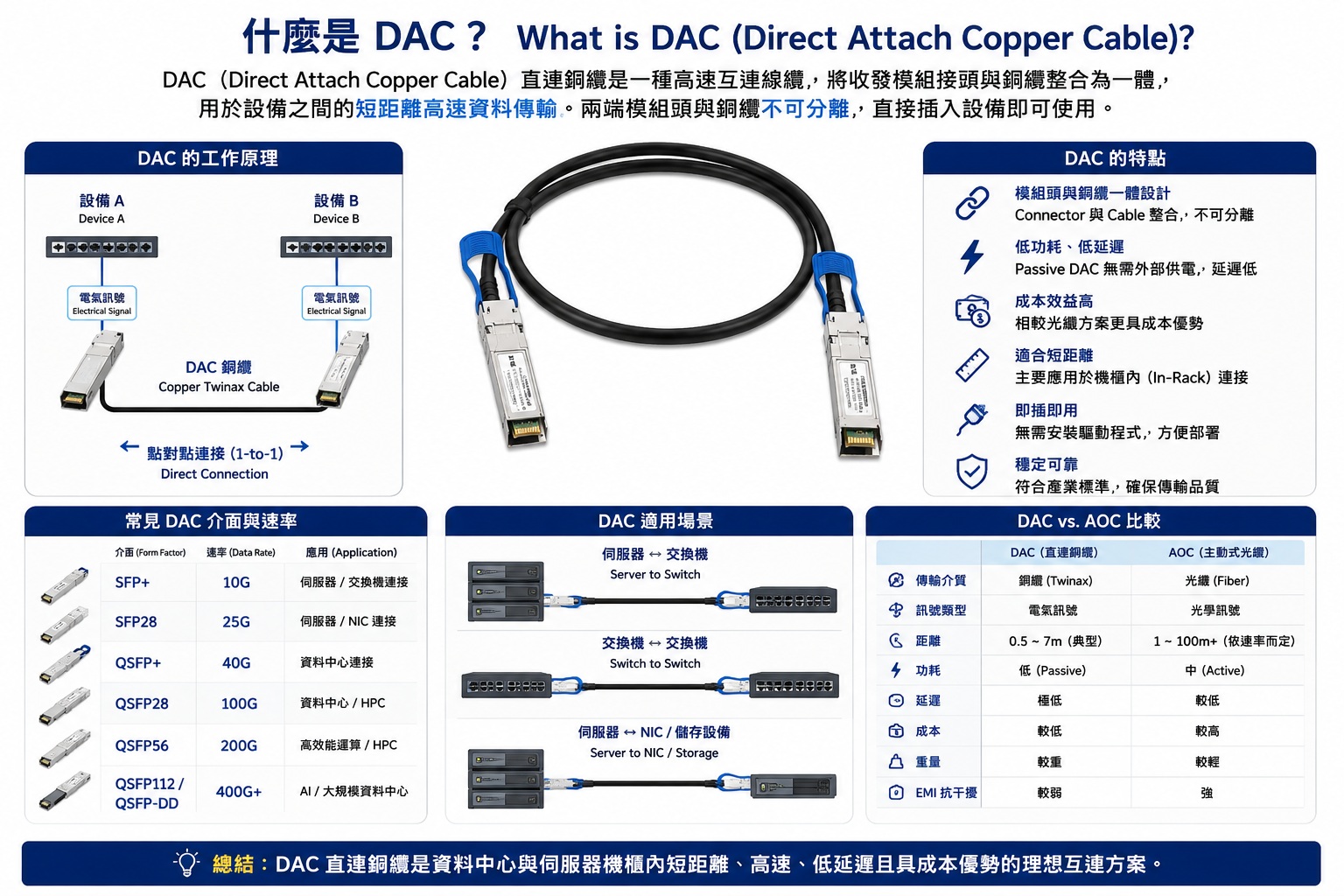

Q1：什麼是 DAC？

DAC 是 Direct Attach Cable / Direct Attach Copper Cable 的簡稱，是將高速 Connector Module 與 Twinax Copper Cable 整合成一體的短距離高速互連線纜。

Q2：DAC 的模組頭可以拆下來更換嗎？

一般 DAC 是整合式線纜設計，兩端 Connector Module 與 Copper Cable 為完整組件，不應像獨立光模組與光纖跳線一樣拆開更換。

Q3：DAC 1-to-1 是什麼？

指一條 DAC 直接連接兩個設備 Port，也就是：

1 Port ↔ 1 Port

例如 SFP+ DAC 連接 Server 與 Switch。

Q4：10G SFP+ DAC 適合什麼設備？

可應用於具備相容 SFP+ Port 的 Switch、Server、NIC 等設備，但仍需確認設備品牌、型號與相容性。

Q5：40G QSFP+ to 4 × SFP+ 是 DAC 1-to-1 嗎？

不是。這屬於 DAC Breakout Cable，其架構為一個高速 Port 分支成多個 Port，建議在網站另外建立「DAC Breakout」產品頁。

Q6：DAC 都是 Passive 嗎？

不是。DAC 可依設計分為 Passive DAC 與 Active DAC，應依實際產品 Datasheet 判斷。

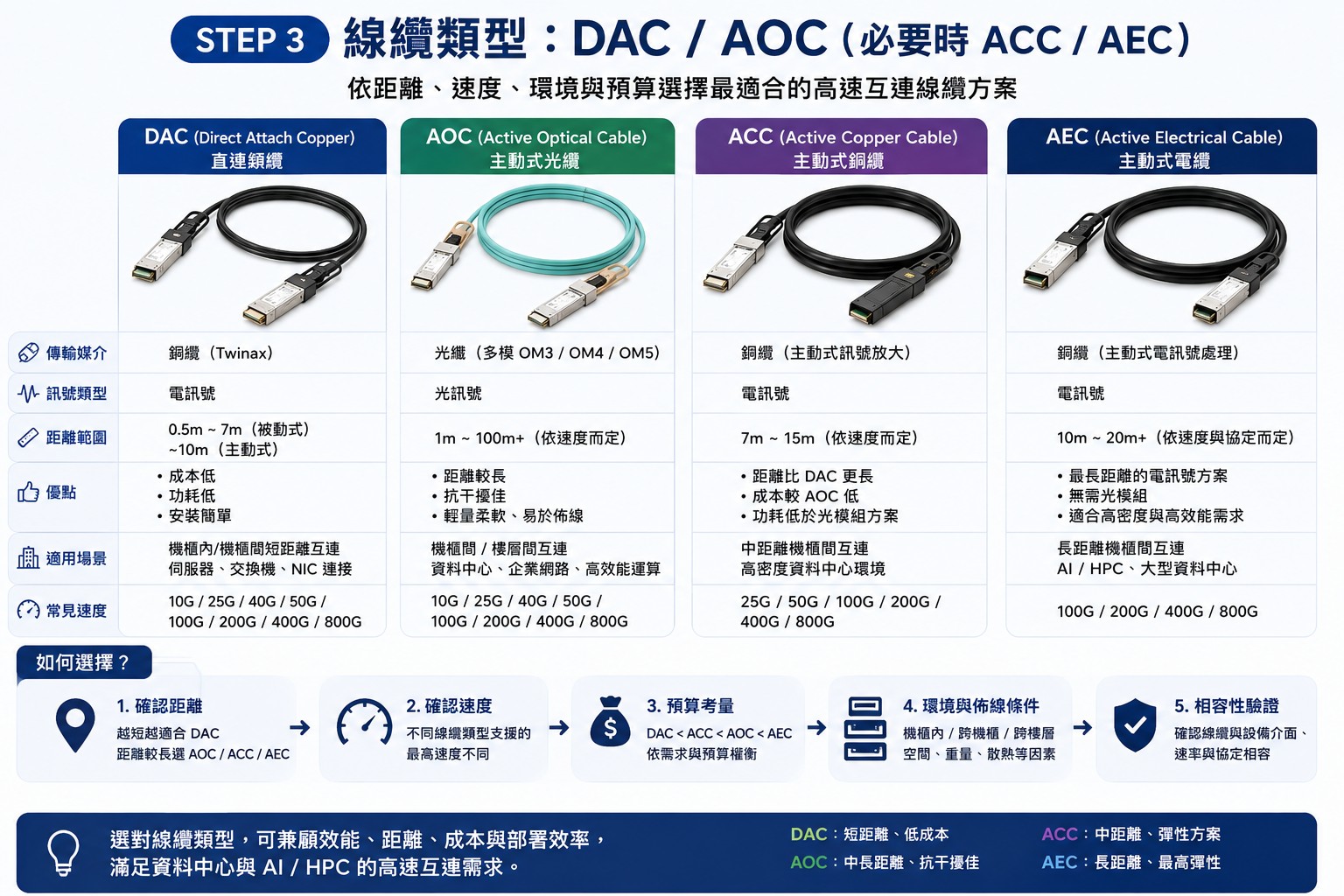

Q7：DAC 與 AOC 最大差異是什麼？

DAC 主要透過銅纜傳送電訊號；AOC 則使用光纖並透過內部光電元件傳輸。DAC 偏向短距離、成本與低功耗需求；AOC 則較適合需要更長距離、較輕線材與抗 EMI 的應用。

Q8：DAC 可以用於 AI Server / HPC 嗎？

可以作為其中一種高速互連方式，但是否適合必須依實際 Data Rate、Port、距離、設備拓撲與 Compatibility 評估。

Q9：購買 DAC 為什麼需要提供設備品牌與型號？

因為外觀看起來相同的 Connector，不代表不同設備的韌體、編碼與相容性條件完全相同。提供 Switch、NIC 或 Server 型號，可以提高選型與規格確認效率。

Q10：金淶電子是否提供 DAC OEM 服務？

金淶電子提供客製化、來料加工和 OEM 代工服務，滿足各種需求。實際 Data Rate、Connector、Cable Length、Label、Packaging、Compatibility 與加工規格，可依客戶專案進一步確認。客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估
