AOC Breakout 分支光纜｜1個高速 Port 拆分4個下游埠的資料中心互連方案

資料中心的交換機 Port 速度，經常領先於下游 Server、NIC 或 Storage 所能使用的速度。

當一台交換機配置的是 400G Port，但機櫃內多數伺服器僅需要 100G 連接時，

AOC 1-to-4 Breakout Cable 就是解決這種「速度落差」與「Port 數量落差」的關鍵方案——

用一個高速 Port，同時服務四台下游設備，而不必浪費交換機的稀缺高速埠位。

這正是 AOC 1-to-4 與一般 AOC 1-to-1 點對點光纜最根本的差異：

後者解決的是「連得到」，前者解決的是「怎麼連得更有效率」。

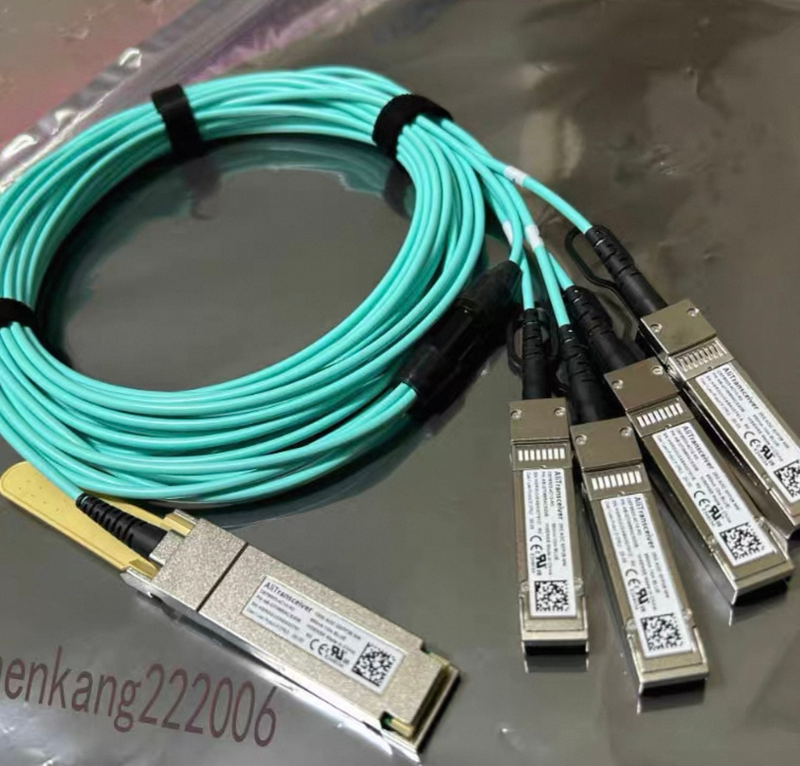

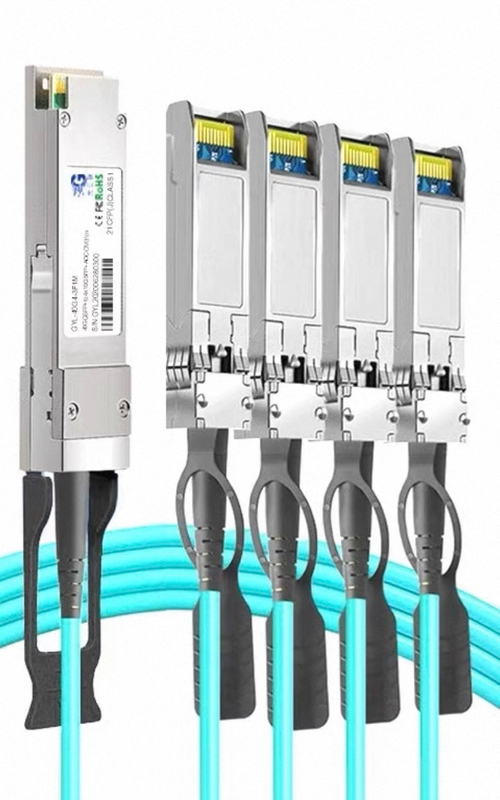

AOC 1-to-4 Breakout Cable｜AOC 主動式分支光纜

Data Center & HPC High-Speed Breakout Interconnect Solution

資料中心、HPC 與 AI 伺服器高速分支互連方案

AOC 1-to-4（Active Optical Cable Breakout）是一種將單一高速介面拆分為四個較低速介面的有源光纜解決方案，可應用於資料中心、高效能運算（HPC）、AI Server、GPU Cluster、Network Switch、Server 與 Storage 等高速設備之間的互連。

相較於一般 AOC 1-to-1 點對點連接，AOC 1-to-4 的核心價值在於 Breakout 分支架構。一個高速 Port 可依設備架構與協定需求，分接至四個下游 Port，使交換機高速埠能更有效率地連接多台伺服器、NIC、儲存設備或其他網路設備。

例如市場常見架構包括：

100G → 4 × 25G
200G → 4 × 50G
400G → 4 × 100G

實際 Data Rate、Connector、Cable Length、Ethernet / InfiniBand 支援與設備相容性，仍應依金淶電子實際產品 Datasheet 或客戶專案需求確認。客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

AOC 1-to-4 是什麼？

AOC 是 Active Optical Cable，有源光纜。與 DAC（Direct Attach Copper Cable）以銅纜傳輸電訊號不同，AOC 內部具有光電轉換元件，以光纖作為主要傳輸介質。

「1-to-4」則代表 Breakout Connection：

1 個高速介面 → 分成 4 個獨立連接介面

因此 AOC 1-to-4 並不是單純的「一條光纜有五個接頭」，而是一種依照高速網路 Lane、Data Rate、Connector 與設備 Port 架構設計的高速分支互連方案。

對資料中心採購與系統整合商而言，選擇 AOC Breakout Cable 時，不應只看外觀或接頭，而應同時確認：

AOC 1-to-4 常見 Breakout 架構

重要說明：以上為高速互連市場常見 Breakout 架構說明，不代表金淶電子目前所有規格皆為標準庫存或已量產產品。實際供應的 Data Rate、Connector、Cable Length、Pin Assignment、Protocol 與 Compatibility，請依金淶電子產品 Datasheet 或專案確認結果為準。客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

為什麼 Data Center / HPC 需要 AOC Breakout？

現代資料中心的交換機 Port 速度持續提高，但下游 Server、NIC 或 Storage 不一定全部採用與交換機相同的 Port 速度。

例如交換機具有一個 400G Port，而下游設備需要的是多個 100G 連接，此時就可以依交換機與設備是否支援 Breakout Mode，使用：

400G Switch Port
↓
AOC Breakout
↓
100G + 100G + 100G + 100G

這種架構的重點並不是單純「把速度除以四」，而是要確認交換機是否支援該 Breakout 模式、Lane Mapping、介面、協定以及下游設備相容性。

因此 AOC 1-to-4 特別適合需要高密度 Port 配置與彈性網路架構的 Data Center、HPC 與 AI Computing 環境。

AOC 1-to-4 的主要特色

1. 一個高速 Port 連接多個設備

透過 Breakout 架構，可將一個高速 Port 分配至四個下游連接埠，提升高速交換機 Port 的使用彈性。

2. 適合高密度資料中心布線

AOC 使用光纖傳輸，相較於高速銅纜通常具有較細、較輕與較容易管理的布線特性，適合大量高速線纜集中部署的機房環境。

3. 適合跨機櫃高速互連

在需要較長距離或跨 Rack 連接的環境中，AOC 可作為 DAC 之外的重要高速互連選項。實際可支援距離仍須依產品規格確認。

4. 抗 EMI 電磁干擾

由於主要使用光纖傳輸，AOC 不會像銅纜傳輸路徑一樣受到相同程度的電磁干擾影響，因此適合高密度、高速設備環境。

5. 支援彈性化網路架構

Breakout 架構讓高速交換機可依 Server、NIC、Storage 與運算節點需求進行不同 Port 配置，有利於資料中心進行擴充與架構調整。

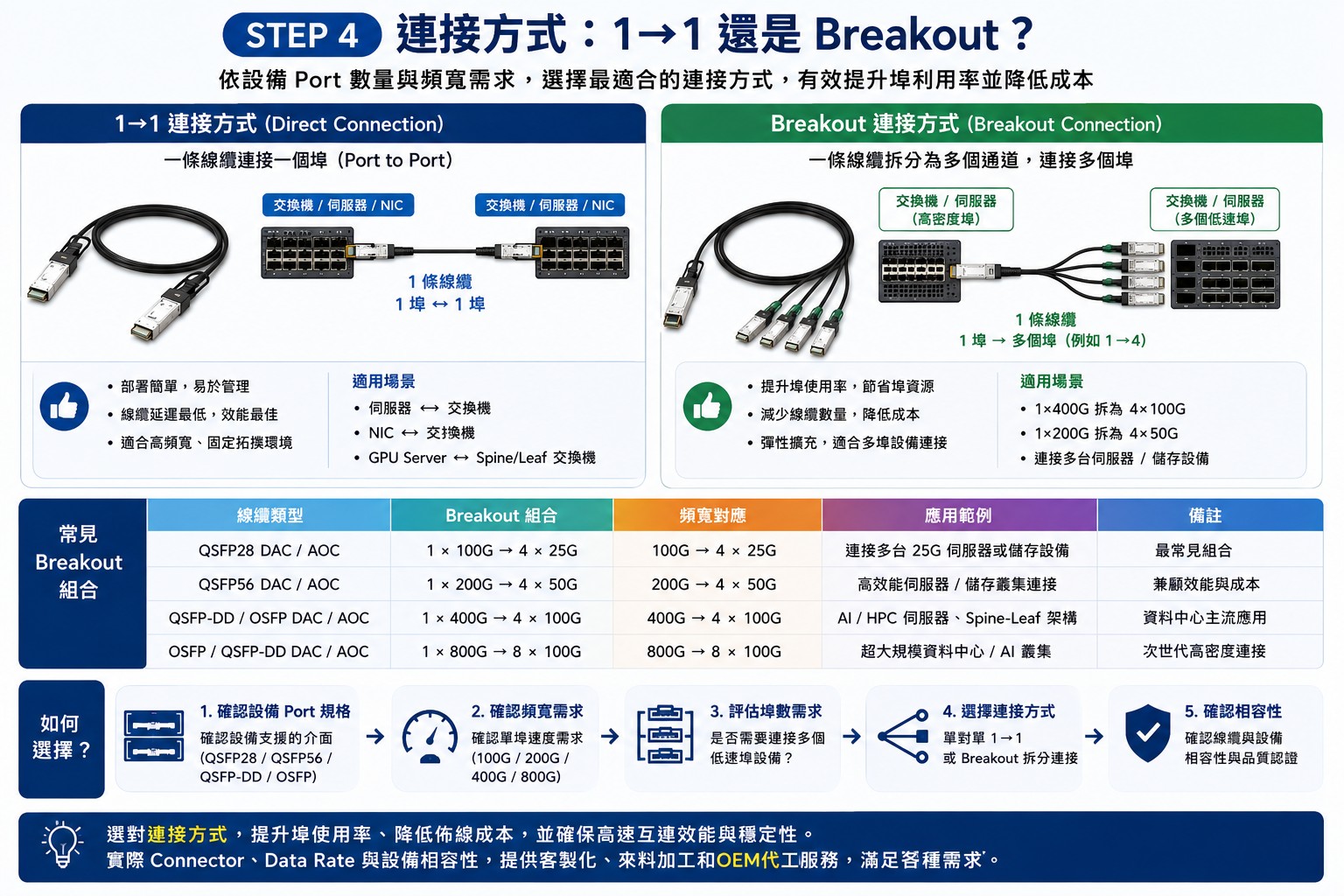

AOC 1-to-1 與 AOC 1-to-4 有什麼不同？

簡單來說：

AOC 1-to-1 = 一條高速通道連一個設備
AOC 1-to-4 = 一個高速 Port 拆分連接四個 Port

AOC Breakout 真正解決的問題：

Port 密度落差 資料中心升級高速網路時，最常遇到的並不是「有沒有夠快的線」，而是「交換機的高速 Port 數量不夠用」。 以典型場景為例： 一台 Top-of-Rack Switch 若配置 32 個 400G Port，理論上僅能直接對應 32 台設備。 但透過 400G → 4×100G 的 Breakout 架構，同一台交換機實際上可以擴展連接至最多 128 台下游設備 —— 在不更換交換機硬體的前提下，讓稀缺的高速 Port 資源發揮最大效益。 這也是為什麼 Breakout 架構在 Spine-Leaf 網路拓撲、AI GPU Cluster 的 Rail-Optimized 連接設計中特別關鍵：GPU 節點通常需要大量中低速 Port 對外連接， 而交換機端則傾向集中配置少量高速 Port——AOC 1-to-4 正是銜接這兩種需求的橋樑。 因此，Breakout 選型的核心問題不是「速度夠不夠」，而是「交換機的 Breakout Mode 與 Lane Mapping 是否支援你要的下游配置」。 這也是為什麼同樣標示 400G 的交換機 Port，不同品牌、甚至不同韌體版本， 可能支援的 Breakout 組合並不相同（例如僅支援 4×100G，不支援 2×200G）。

但應注意，AI / GPU 市場會使用某種規格，不代表金淶即供應該規格，仍須依金淶 Datasheet 與實際產品能力確認。

Storage Network

大量資料存取與高速儲存設備亦需要低延遲、高頻寬的網路互連，可依 Storage、Switch 與 NIC Port 架構評估 AOC Breakout。

金淶電子DAC/AOC/AEC 纜線｜客製化、來料加工與 OEM 代工服務

除了標準高速線纜需求之外，不同客戶的 Switch、Server、NIC、Storage、Data Center 與 HPC 專案，在介面、速度、Cable Length、標籤、包裝及相容性方面可能具有不同要求。

金淶電子提供客製化、來料加工和 OEM 代工服務，滿足各種需求。

客戶可依專案提供產品規格、樣品、圖面、BOM 或相關技術資料，由雙方進一步確認加工與製造需求。

OEM / 客製化需求可確認項目

客戶提供需求 → 金淶確認規格 → 客製／來料加工／OEM → 測試確認 → 交付

AOC 1-to-4 選型前，請提供這些資料

為提高詢價與規格確認效率，建議採購人員提供：

1. Required Data Rate：100G / 200G / 400G / 其他

2. Host Connector：高速端 Connector

3. Breakout Connector：分支端 Connector

4. Cable Length：需要的線長

5. Network Protocol：Ethernet / InfiniBand / 其他

6. Switch Brand & Model：交換機品牌與型號

7. Server / NIC Model：伺服器或網卡型號

8. Quantity：預估需求數量

9. OEM Requirement：Logo、Label、Packaging 等需求

10. Sample / Drawing / Datasheet：如有既有樣品或技術資料，可提供協助確認

FAQ｜AOC 1-to-4 常見問題

Q1：什麼是 AOC 1-to-4 Breakout Cable？

AOC 1-to-4 是將一個高速介面透過有源光纜架構分成四個下游連接介面的高速互連方案，常見於交換機與多台 Server、NIC 或其他設備之間的連接。

Q2：AOC Breakout 線材故障時是否需整條更換？

是的，在傳統且絕大多數的情況下，AOC Breakout（主動式分支光纜）不論是哪一個通道或端點故障，都需要整條更換

Q3：AOC 1-to-4 可以使用在 Data Center 嗎？

可以作為資料中心高速互連架構之一，但實際使用必須確認 Switch、Server、NIC 的 Port、Data Rate、Breakout Mode 與 Compatibility。

Q4：AOC 1-to-4 可以使用在 HPC 或 AI Server 嗎？

市場上 AOC Breakout 可應用於 HPC、AI Server 與 GPU Cluster 等高速網路環境。但金淶實際可供應的速度、Connector 與相容平台，應以正式產品規格確認。

Q5：100G 可以分成 4 × 25G 嗎？

這是市場常見的 Breakout 架構之一，例如 100G QSFP28 至 4 × 25G SFP28。但實際設備必須支援對應 Breakout Mode。

Q6：400G 可以分成 4 × 100G 嗎？

400G → 4 × 100G 是高速資料中心常見的 Breakout 概念之一，但 Connector、Lane 架構、設備 Port 與 Compatibility 必須依實際平台確認。

Q7：AOC Breakout 可以客製線長嗎？

線長是否可客製以及可製造範圍，需要依產品設計、Data Rate 與實際製造能力確認。詢價時建議直接提供所需 Cable Length。

Q8：金淶可以做 OEM 嗎？

金淶電子提供客製化、來料加工和 OEM 代工服務，滿足各種需求。實際製造內容可依客戶提供的規格、樣品、圖面與專案需求進一步確認。客戶可提供 數據速率、連接器、電纜長度、數據手冊、樣品、圖紙、物料清單 Sample、Drawing、BOM、Datasheet 或指定材料，由雙方確認實際產品規格、材料及加工需求後進行可行性評估

金淶電子提供客製化、來料加工和OEM代工服務，滿足各種需求
