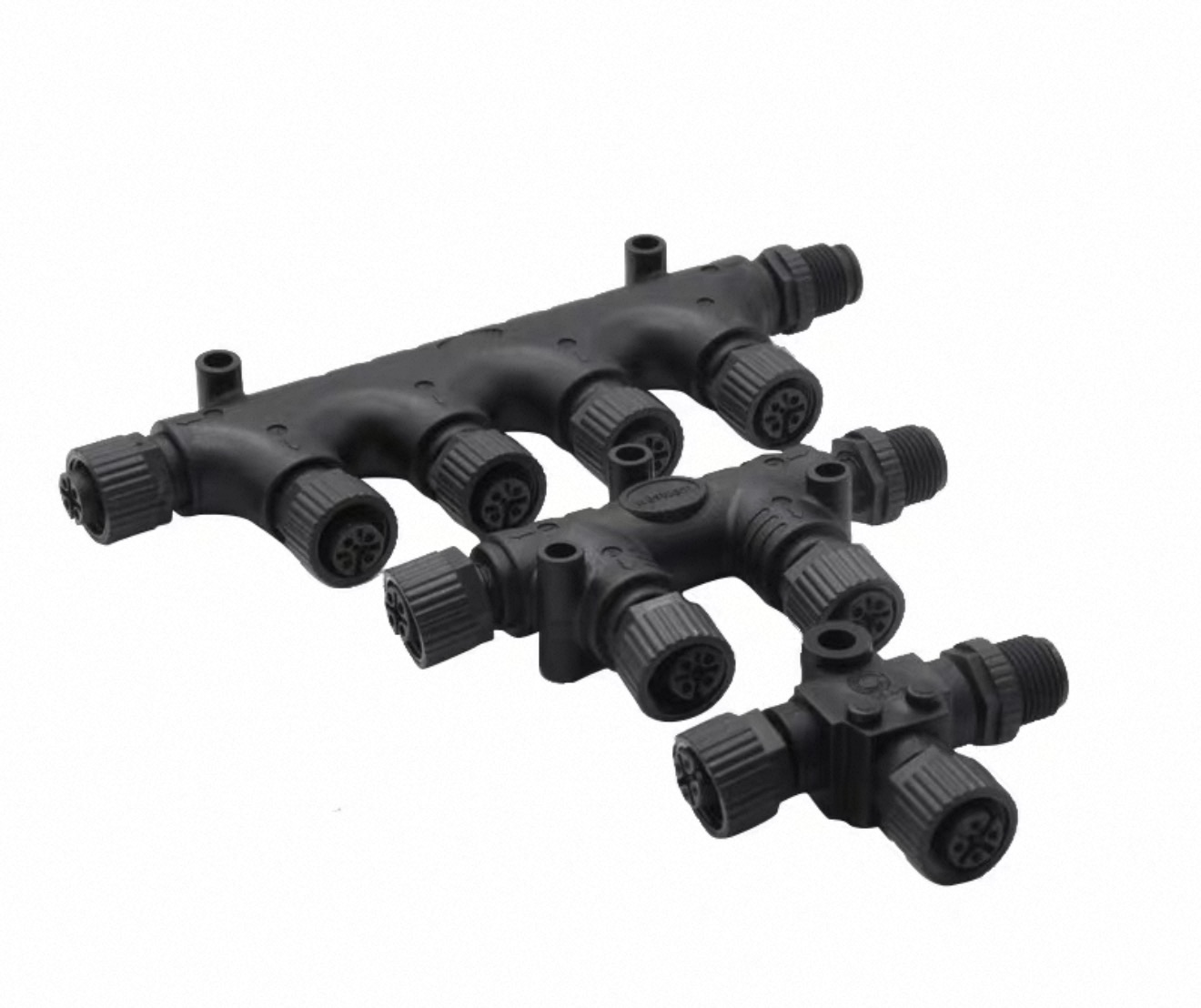

船用多接口防水分配歧管連接器

〖集中式多接口分配〗讓船舶電氣佈線更整潔

船用多接口防水分配歧管連接器專為船舶、遊艇及船用設備中的多支路電氣連接而設計，可將多個設備連接接口集中整合於同一個歧管主體，建立清楚且固定的電氣分配節點。

與單一三通分支連接器相比，多接口歧管可在同一位置連接多個相容的下游設備，有助於船舶製造商及電氣安裝商減少分散的線路接點、獨立分支器及人工接線，使船內配線更加集中、清晰且方便後續維護。

本系列可依不同型號提供不同接口數量、主體形式及連接器排列方式，可應用於船用照明、感測器、控制附件及其他相容的低壓船舶電氣設備。

船用多接口防水分配歧管連接器技術規格 Specification

實際接口數量、額定電壓、額定電流、防水性能、內部線路及材料規格，應依具體型號與經確認的技術資料為準。

1.〖多接口集中分配〗一個位置連接多個船載設備

當多個船用燈具、感測器或控制設備集中安裝於同一區域時，如果每一個設備都分別建立支線，容易產生大量接頭、分支線及人工接線點。

多接口防水分配歧管將多個設備接口整合於一個主體，可建立更清楚的集中式連接架構：

主電氣線路
↓
多接口分配歧管
↓ ↓ ↓ ↓ ↓
設備1｜設備2｜設備3｜設備4｜設備5

不同型號可提供不同接口數量，以配合實際設備數量及船舶電氣佈局。

對於多設備系統，可協助：

• 減少分散式支路接點

• 簡化線纜走向

• 集中管理多個設備接口

• 方便設備識別

• 提升後續維修效率

• 建立更標準化的OEM船舶配線結構

2.〖簡化船內配線〗減少多個獨立分支器

簡單的兩設備分支，使用三通分支連接器通常已能滿足需求；但當同一區域需要連接四個、五個或更多設備時，不斷增加獨立分支接頭會使系統中的接點、線材段數及故障排查位置同步增加。

多接口歧管則可將多個支路集中到一個標準化零件中，更適合：

• 多燈具集中區

• 多感測器安裝區

• 船舶控制模組

• OEM預製電氣模組

• 集中式低壓設備連接

對於船舶批量生產，也可減少不同安裝人員採用不同分支方式造成的配線差異。

3.〖可拆卸設備接口〗方便獨立維護與更換

多個下游設備透過各自的接口連接到分配歧管，設備需要檢查、更換或維修時，可針對相應連接位置進行操作。

相較於將多條設備線直接永久接合於同一線路，可拆卸式連接有助於：

• 快速定位設備支路

• 簡化單一設備拆卸

• 降低重複接線工作

• 方便故障排查

• 提升售後維護便利性

• 支援設備後續更換或升級

4.〖多種歧管配置〗配合不同船舶安裝空間

本系列可依實際船舶配線架構提供不同主體形式與接口排列。

緊湊型多接口歧管

將多個連接接口集中於較短的主體結構中，適合有限安裝空間及局部設備模組。

適用：
小型設備模組｜局部集中配線｜空間受限區域

多方向分支型歧管

多個接口可依主體結構向不同方向排列，使線纜可分別延伸至不同位置的設備。

適用：
分散式船用照明｜不同方向感測器｜多位置電氣設備

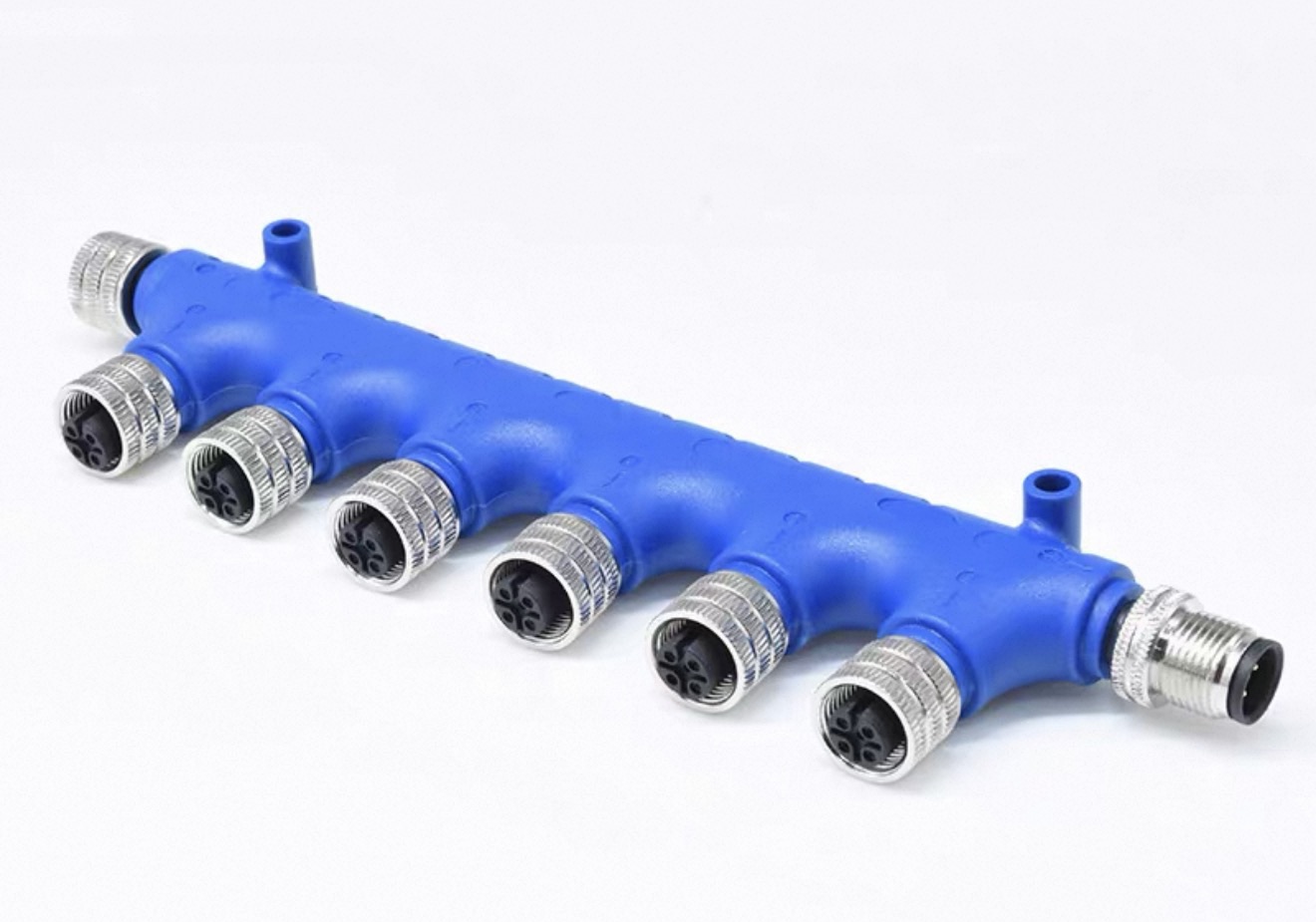

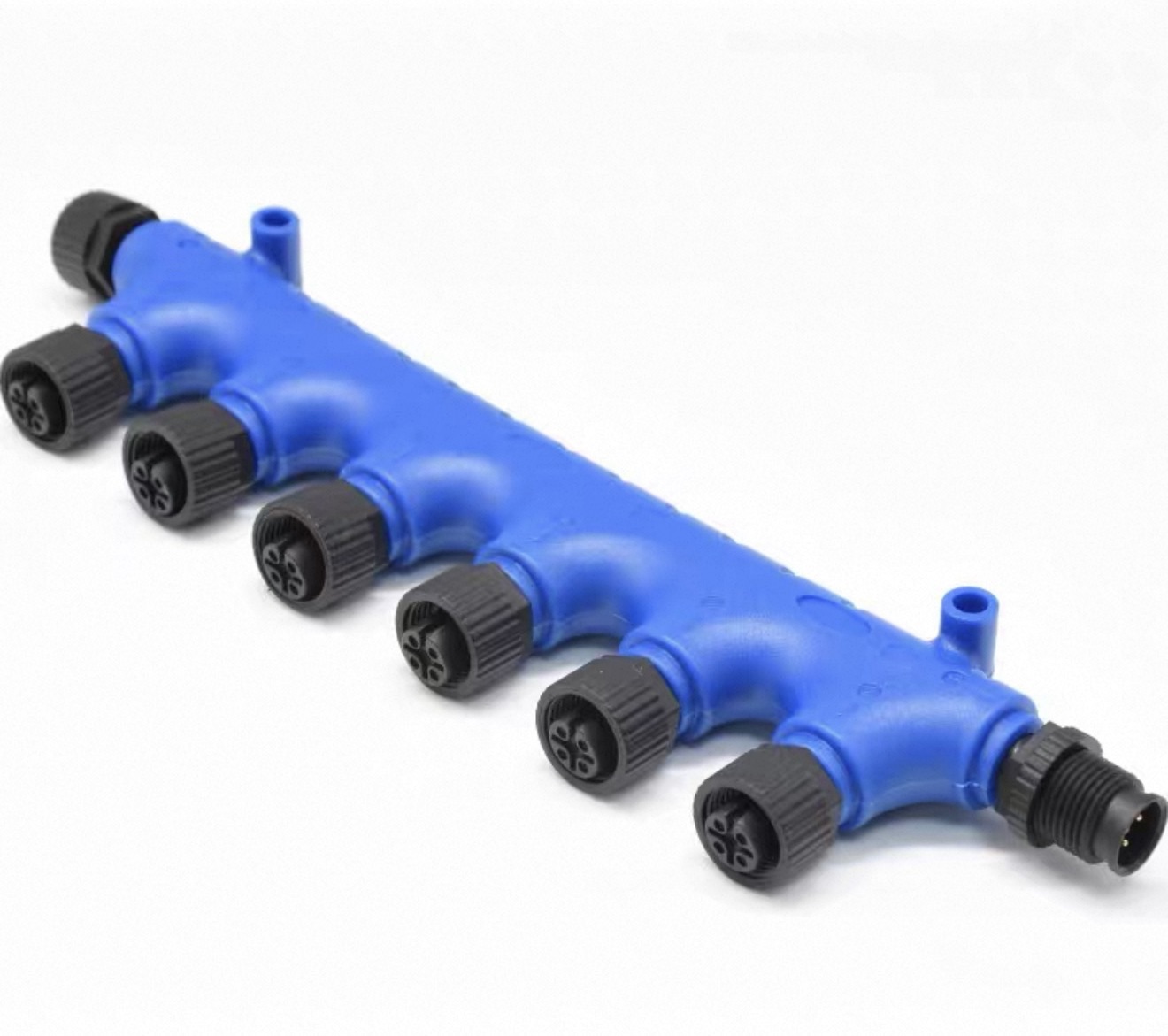

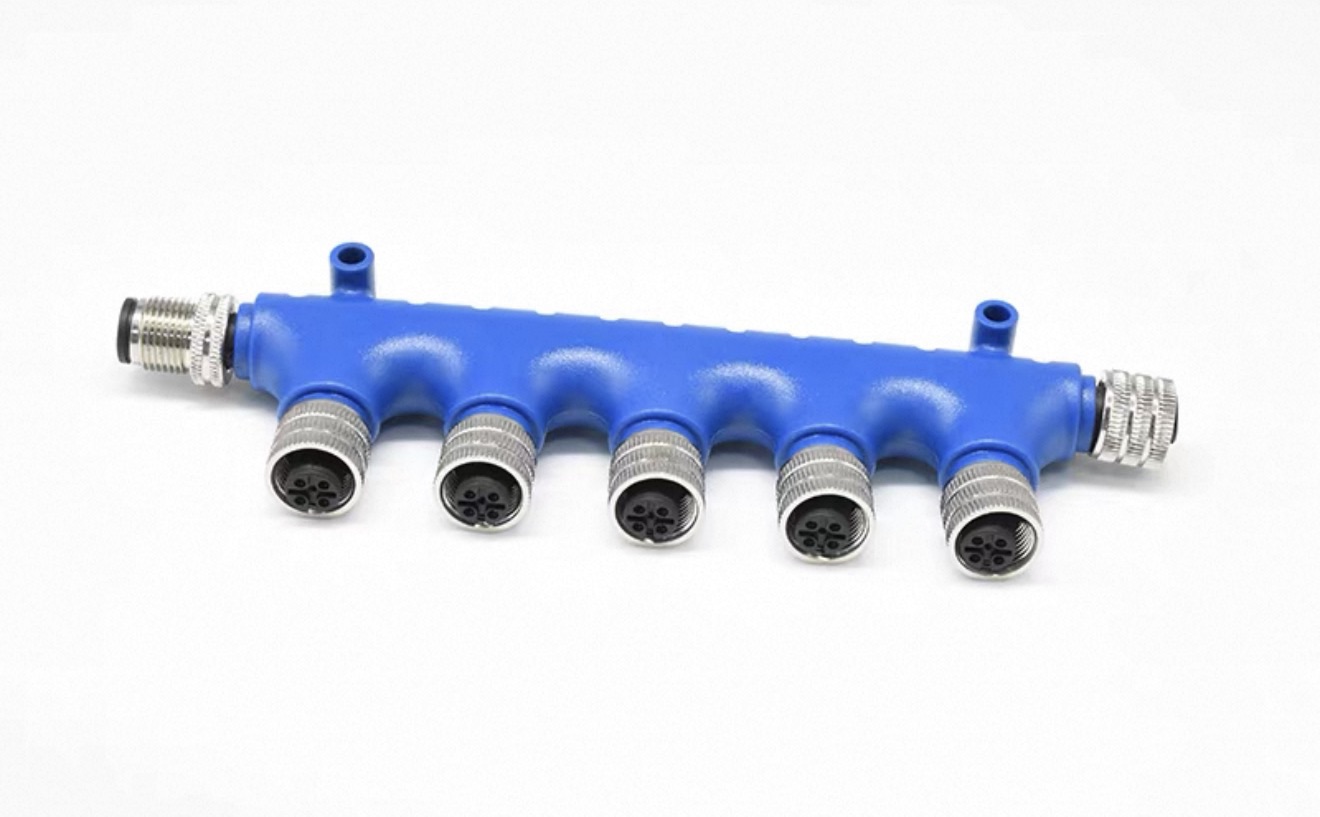

直列式多接口歧管

多個防水接口沿同一個長形主體依序排列，形成清楚且集中的設備分配位置。

不同型號可依需求調整接口數量、歧管長度及接口排列方式。

適用：
多組船用燈具｜集中感測設備｜沿同一配線區域安裝的船用附件。

5.〖防水連接介面〗適合船舶潮濕使用環境

船舶甲板、艙室及設備區域容易受到水氣、濕氣及環境變化影響，因此電氣連接位置需要適合的防護設計。

本產品採用密封式連接介面，在產品正確插合並按照要求安裝的條件下，可協助降低水氣進入連接位置的風險。英文產品頁將此特性定位為提升船用電氣連接可靠性的設計之一。

實際IP防護等級不建議直接寫死為IP67或IP68，應依具體產品型號及測試資料確認。

6.〖船舶OEM標準化配線〗方便批量生產管理

對於船舶製造商，多接口歧管不只是單一連接器，也可以作為標準化的配線分配模組。

同一船型如果需要固定數量的燈具、感測器或控制附件，可將：

主線 → 分配歧管 → 多個設備接口

建立為固定配線方案。

有助於：

• 統一不同船體的配線架構

• 固定設備接口位置

• 簡化生產線安裝

• 減少人工分支差異

• 方便建立BOM

• 提升維修備件標準化

• 支援相同船型重複生產

船用多接口防水分配歧管主要應用

英文產品頁目前將船用照明、感測系統以及控制和輔助設備列為主要應用方向。

船用照明系統

這是多接口分配歧管非常典型的應用，可集中連接相容的：

• 甲板燈

• 船艙燈

• 氣氛燈

• 階梯燈

• 導航燈

• 船用LED裝飾燈

與沿船體不同位置製作多個獨立分支點相比，集中式分配更方便識別各照明支路。

船舶感測系統

可依電氣及訊號配置應用於：

• 水位感測器

• 船舶監測感測器

• 設備狀態感測器

• 其他低壓船用感測裝置

實際是否適用，應確認設備的訊號類型、電壓、電流及芯位配置。

船舶控制與輔助設備

依照實際電路設計，可應用於：

• 控制附件

• 開關相關設備

• 低壓輔助設備

• 船用電子附件

• 其他相容船載設備。

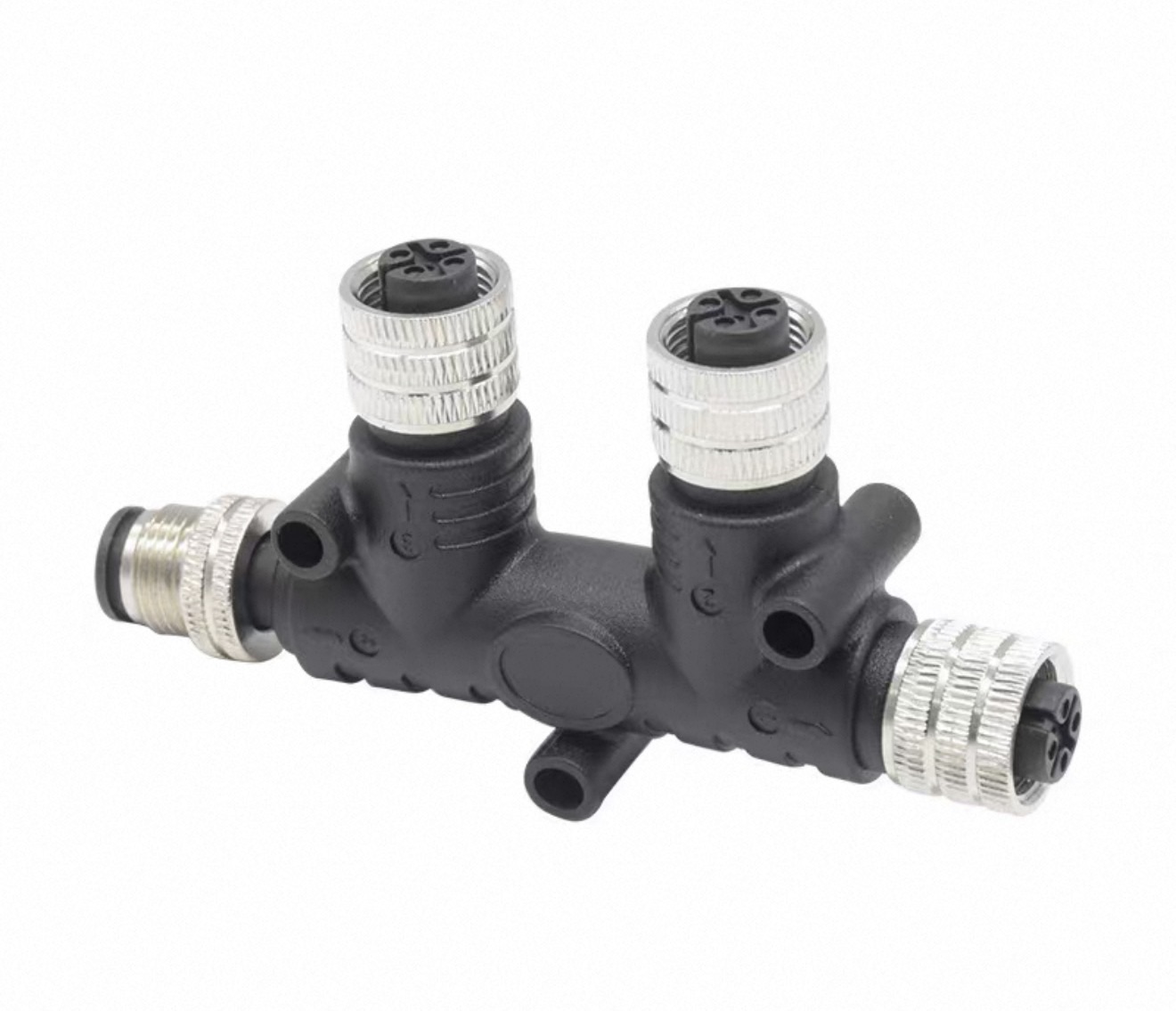

3-Way分支連接器與多接口分配歧管如何選擇？

如果只有兩個下游設備，可優先考慮三通分支連接器；如果同一區域需要連接多個設備，多接口分配歧管更適合集中整理配線。

選型時不能只看接口數量

多接口歧管的選型不應只根據「有幾個接口」，還需要確認完整電氣系統的條件。英文頁目前明確要求考慮設備數量、芯位、工作電壓、各支路電流、總電流、線徑、電源/訊號類型、安裝空間及環境要求。

多支路系統需特別注意總負載

如果多個下游設備共用一組上游電源，不能只看每一個設備的單獨電流。

例如：

支路1＋支路2＋支路3＋支路4＝上游總電流

上游線材、主連接器及分配歧管都需要依照所有設備的合計電氣負載進行選型。

若系統設計有需要，還應配置適合的保險絲、斷路器或其他電路保護裝置。

这一段我建议保留，它对B2B采购和工程人员很有价值，也比只写“防水、易安装”更能增强产品页的专业性。

OEM / ODM多接口歧管客製化

船舶製造商及船用設備供應商可依實際配線系統提供專案資料，評估不同產品配置。英文頁目前列出的可調整項目包含接口數量、芯位、輸入/輸出配置、公母組合、接口間距、接口方向、外殼顏色、線材接口、線徑、接口識別、標籤、Logo及包裝方式。

詢價時建議提供：

• 所需接口數量

• 接頭芯位數

• 額定電壓

• 單一支路電流

• 系統總負載

• 公頭／母頭配置

• 接口方向

• 安裝空間

• 線材線徑

• 接線圖

• 設備規格

• 預計採購數量

• 標籤及包裝要求

若已有現有線束或連接器，也可提供樣品、照片、接線圖或安裝圖進行配置確認。

品質檢驗

多接口分配產品除了需要確認單一接口，也需要檢查所有分支接口的一致性。

依產品型號及訂單要求，可進行：

• 接口數量確認

• 接頭位置檢查

• 芯位配置確認

• 輸入與輸出導通測試

• 分支線路確認

• 極性檢查

• 公母接頭插合測試

• 鎖緊性能檢查

• 主體外觀檢查

• 適用情況下的防水測試

• 接口標示確認

• 最終包裝檢查

客製化歧管產品建議在批量生產前確認最終電路定義及樣品。

❓ 常見問題 FAQ

Q1：多接口分配歧管和3-Way三通分支連接器有什麼不同？

三通分支連接器通常建立簡單的1對2分支；多接口分配歧管則提供多個集中式連接位置，更適合多個下游設備的電氣系統。

Q2：可以提供多少個接口？

不同型號可提供不同接口數量，應根據設備數量、配線架構及安裝空間選擇。

Q3：接口數量可以客製化嗎？

依產品結構及訂單需求，可評估不同接口數量與歧管配置。OEM專案建議提供完整接線圖。

Q4：可以同時連接多個船用燈具嗎？

在電壓、電流、芯位及電路設計符合要求的情況下，可以應用於多個相容船用燈具的集中連接。所有燈具的總電流需要納入上游負載計算。

Q5：黑色與藍色版本是同一款產品嗎？

英文產品頁將其歸為同一類多接口歧管產品系列，但不同型號的材料、尺寸、接口數量及電氣規格仍需要分別確認。

Q6：產品防水等級是多少？

實際防水等級依具體型號及經確認的測試規格而定，不建議在未確認型號前統一標示IP67或IP68。

Q7：詢價需要提供哪些資料？

建議提供接口數量、芯位、電壓、各支路電流、總負載、公母接口配置、應用設備及採購數量。OEM專案最好同時提供接線圖。

金淶電子提供船用多接口連接器OEM / ODM服務

金淶電子可依船舶製造商、船用設備供應商及電氣系統整合商的實際配線需求，評估多接口分配歧管、船用防水連接器、線材及相關配線方案。

客戶可提供接線圖、設備規格、現有線束、連接器樣品及安裝尺寸，確認適合的接口數量、芯位配置、接口方向及配線方式。英文站目前也將接口數量、pin layout、connector configuration等列為此產品的OEM配置重點。

金淶電子有限公司歡迎來電洽詢！

• 電話： +886-2-2437-1118

• 手機： +886-920261588

• e-mail:  andy@king-lai.com.tw
