隨著智慧電池、儲能系統、AGV／AMR自動搬運設備、機器人與工業自動化設備快速發展，設備之間需要傳輸的已經不只是「電力」，還可能包含控制訊號、通訊、狀態偵測或其他輔助迴路。

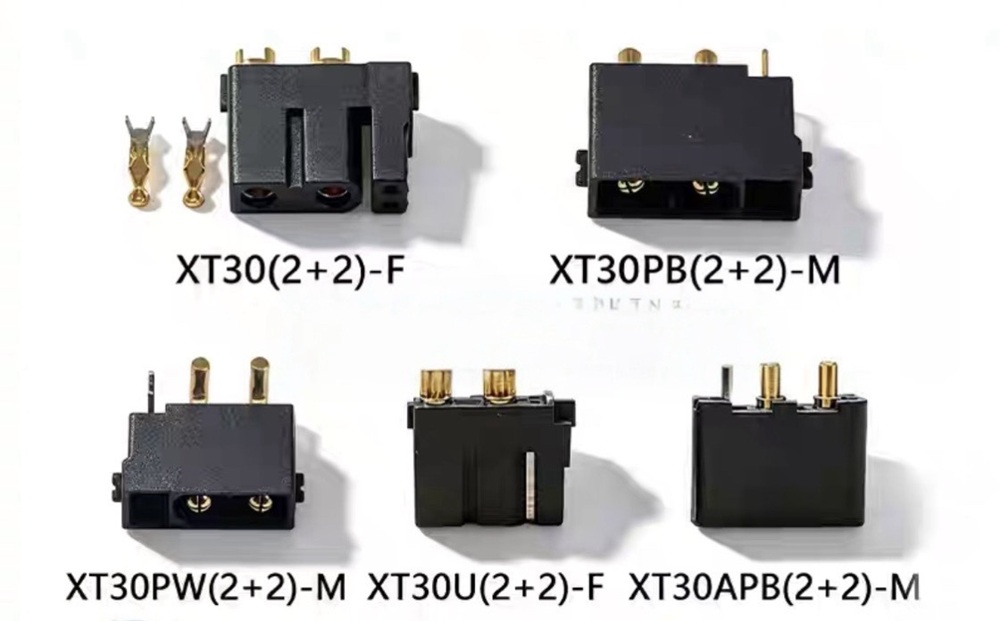

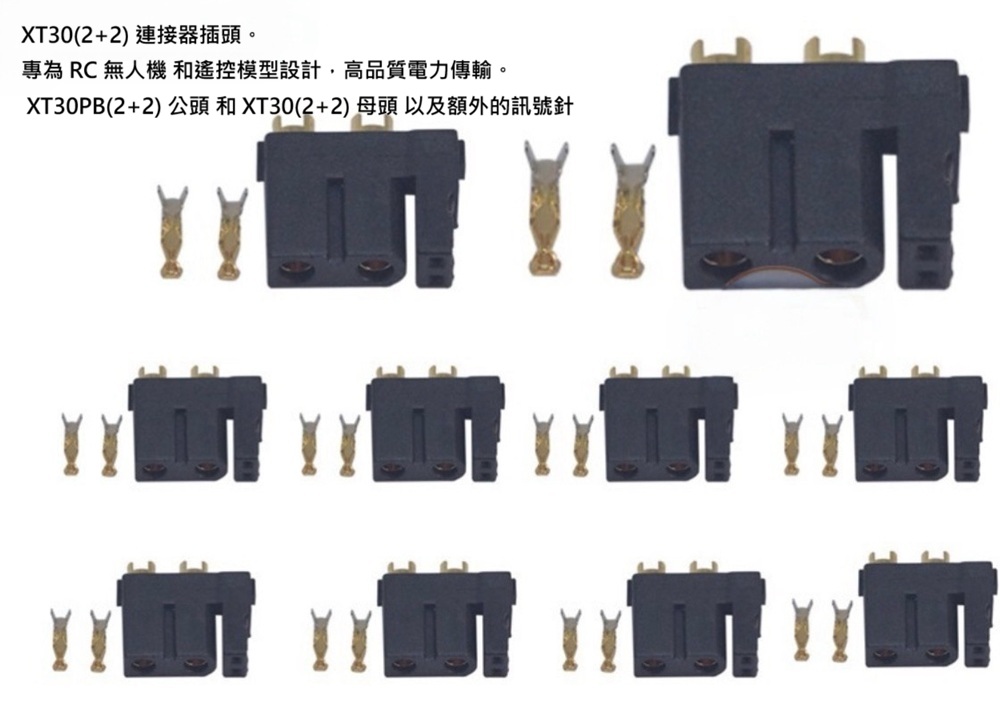

傳統電源連接器主要負責正負極供電，如果設備同時需要電源與訊號，就可能需要配置多組連接器與多條線束。XT 2+2、XT 2+4這類混合型連接器（Hybrid Power & Signal Connector）的核心概念，就是將較大的Power電源接點與較小的輔助接點整合於單一接口，使設備配線更集中。
市場上的Hybrid Connector也普遍採取類似設計概念，例如2 Pin Power搭配4或5 Pin Signal，將電源與訊號集中於單一連接器；AGV自動充電連接器則可見2+4、4+10、2+10等不同電源與訊號端子組合。
重要說明：「XT 2+2／XT 2+4」的Pin定義、額定電流、線徑及功能配置可能因製造商與具體料號而異。「2+2」或「2+4」不代表所有產品都有完全相同的Pin Assignment。正式OEM／ODM設計必須依實際連接器Datasheet、客戶圖面及終端設備規格確認。

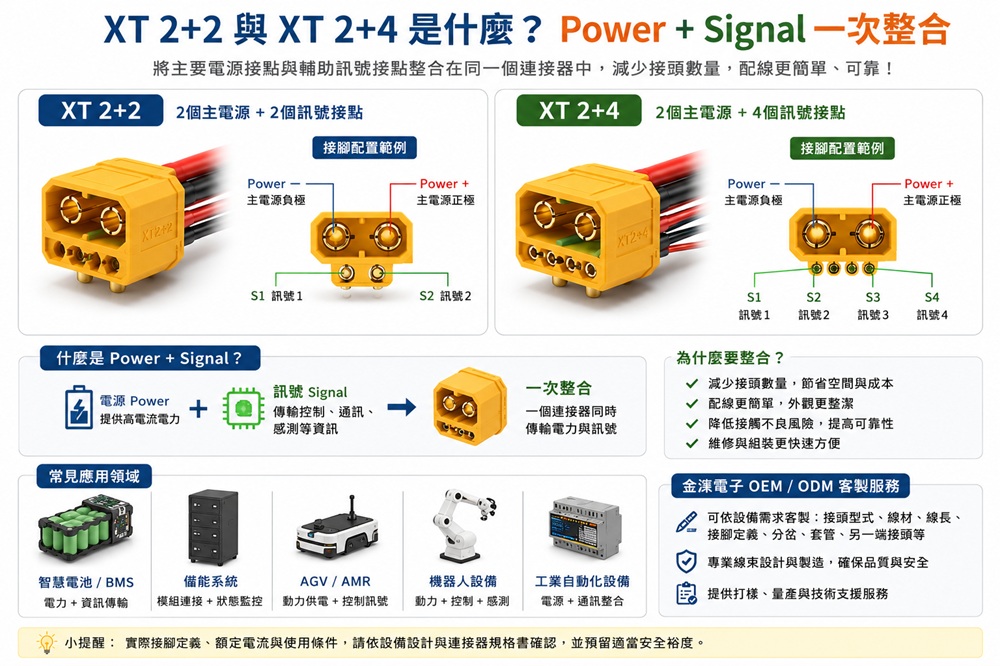

簡單理解：
2+2 = 2個主要電源接點＋2個輔助接點
2+4 = 2個主要電源接點＋4個輔助接點
這種設計最大的特色，是可以在單一連接器中整合Power＋Signal。
| 比較項目 | XT 2+2 | XT 2+4 |
|---|---|---|
| 基本結構概念 | 2個主電源＋2個輔助接點 | 2個主電源＋4個輔助接點 |
| 主要功能 | 電源＋較簡單輔助迴路 | 電源＋更多訊號／控制需求 |
| 配線複雜度 | 較精簡 | 可整合更多功能線路 |
| 適合設備 | 智慧電池、電動設備 | AGV、機器人、智慧設備 |
| 線束設計 | Power Wire＋Signal Wire | Power Wire＋多組Signal Wire |
| OEM客製重點 | 電流、線徑、Pin定義 | Pin Assignment、訊號線與電源線整合 |
實際小Pin可以用來做什麼，不能只依「2+2」或「2+4」名稱自行認定。它可能依設備需求配置成訊號、控制、偵測或其他輔助用途，必須由設備端電路與原廠規格決定。
兩者都可能用於電池與電源設備，但設計目的並不完全相同。
| 比較 | XT30／XT60／XT90 | XT 2+2／XT 2+4 |
|---|---|---|
| 核心定位 | 高電流電源連接 | 電源＋輔助接點整合 |
| 主要接點 | 主要為2Pin Power | Power＋Auxiliary Contacts |
| 主要用途 | 傳輸電力 | 同時整合電力與其他線路 |
| 線束結構 | 相對簡單 | 較複雜 |
| 常見需求 | 電池→ESC／馬達／設備 | 電池＋控制／偵測／訊號整合 |
| 典型應用 | FPV、RC、無人機、LiPo | 智慧電池、AGV、機器人、工業設備 |
| OEM價值 | 高電流線束客製 | Power＋Signal整合線束客製 |
因此，如果產品只是需要單純的正負極大電流供電，XT30／XT60／XT90通常比較直觀。
如果設備除了主電源之外，還需要其他輔助線路，希望減少多組接頭與線束，則可以進一步評估2+2、2+4等Hybrid Power & Signal Connector架構。
市場上的混合型連接器同樣強調將Power與Signal集中於一個連接器，目的之一就是簡化多功能設備的連接架構
傳統電池可能只需要：
正極＋負極
但是智慧電池系統的需求可能更複雜。
除了供電之外，設備可能還需要取得電池狀態或進行其他控制與訊號傳輸，因此主電源與輔助線路可能需要同時存在。
| 線路類型 | 可能用途 |
|---|---|
| Power＋ | 主電源正極 |
| Power－ | 主電源負極 |
| Signal | 設備訊號 |
| Detection | 狀態偵測 |
| Control | 控制迴路 |
| Communication | 依設備設計的通訊線路 |
如果全部使用不同連接器，設備內部就可能出現多組插頭。
採用Power＋Signal混合型架構，可將部分連接需求集中於一個接口。
但需要特別注意：小型輔助Pin究竟負責哪種功能，應依實際設備設計定義，不應預設為固定BMS、CAN、UART或溫度訊號。
儲能系統不只是把電池連接到負載。
現代Battery Pack與Energy Storage System通常需要更完整的電池管理與設備控制，因此Power與輔助訊號的整合需求增加。
混合型連接器的優勢在於可以讓：
電池模組 → 線束 → 控制／設備端
形成較集中化的接口設計。
| 儲能應用需求 | Hybrid Connector的價值 |
|---|---|
| 主電源傳輸 | 大型Power Contact |
| 狀態／控制線路 | Auxiliary Contact |
| 模組化安裝 | 減少不同類型接頭 |
| 維修更換 | 集中接口管理 |
| OEM設備 | 可依Pin Definition客製 |
| 批量生產 | 線束標準化 |
因此，對電池模組製造商而言，真正重要的不是單純購買「XT 2+4插頭」，而是確保連接器、Power Wire、Signal Wire、Pin Assignment與終端設備完全匹配。
AGV（Automated Guided Vehicle）與AMR（Autonomous Mobile Robot）是Power＋Signal Connector非常典型的應用方向之一。
AGV／AMR需要電池供電，同時又涉及充電、控制、狀態確認與自動化對接等需求。
市場上的AGV自動充電連接器已可見2+4、4+10、2+10及2+2+5等電源與訊號端子組合，顯示「Power＋Signal整合」在自動化設備中的實際需求。[1]
另一類AGV／AMR充電連接器甚至可配置多個訊號端子及附屬電源端子，並加入盲插對接設計。
| AGV／AMR需求 | 線束設計考量 |
|---|---|
| 電池主電源 | 高電流Power Wire |
| 充電 | 電流與溫升 |
| 設備訊號 | Signal Wire |
| 自動對接 | 接口結構與可靠性 |
| 長期移動 | 耐彎曲、應力保護 |
| 維修 | 模組化與防呆 |
要注意的是，一般XT 2+2／XT 2+4不等於專用AGV盲插充電連接器。
如果設備需要自動盲插、高插拔壽命、大幅度位置補償或數百安培充電，應選擇專門設計的AGV／AMR充電連接系統，而不是單純以XT混合型插頭替代。
機器人內部往往同時存在：
Battery → Power Distribution → Motor／Controller／Sensor／Communication
因此線束設計比一般RC設備複雜。
如果每一種功能都使用不同接口，不僅增加線材數量，也增加裝配、維修與防呆管理的複雜度。
Power＋Signal混合型連接器可依實際產品需求，將部分電源與輔助線路整合。
常見可評估的設備包括：
移動式機器人
服務型機器人
清潔機器人
巡檢機器人
智慧物流設備
自動搬運設備
電池驅動工業設備
但是否適合XT 2+2或XT 2+4，仍應依工作電流、Pin數、訊號需求、插拔頻率、振動、IP防護與環境條件評估。
在工業設備中，線束的價值不只是「把電接通」。
真正需要考慮的是可靠度、組裝效率、維護便利性與長期使用。
| 傳統多接頭設計 | Power＋Signal整合設計 |
|---|---|
| 電源與訊號分開多組接頭 | 可集中部分接口 |
| 線束數量較多 | 有機會簡化線束 |
| 組裝步驟較多 | 有利模組化 |
| 防呆管理較複雜 | 可透過接口設計改善 |
| 維修需確認多組接點 | 集中管理較方便 |
市面上的Hybrid Connector也有針對電動車、工業及戶外設備提供Power＋Signal整合甚至IP66／IP67防水設計的產品，顯示這類架構並不限於電池或RC市場。
一條符合設備電流、訊號、長度與接口需求，可以直接裝機使用的完整Cable Assembly／Wire Harness。

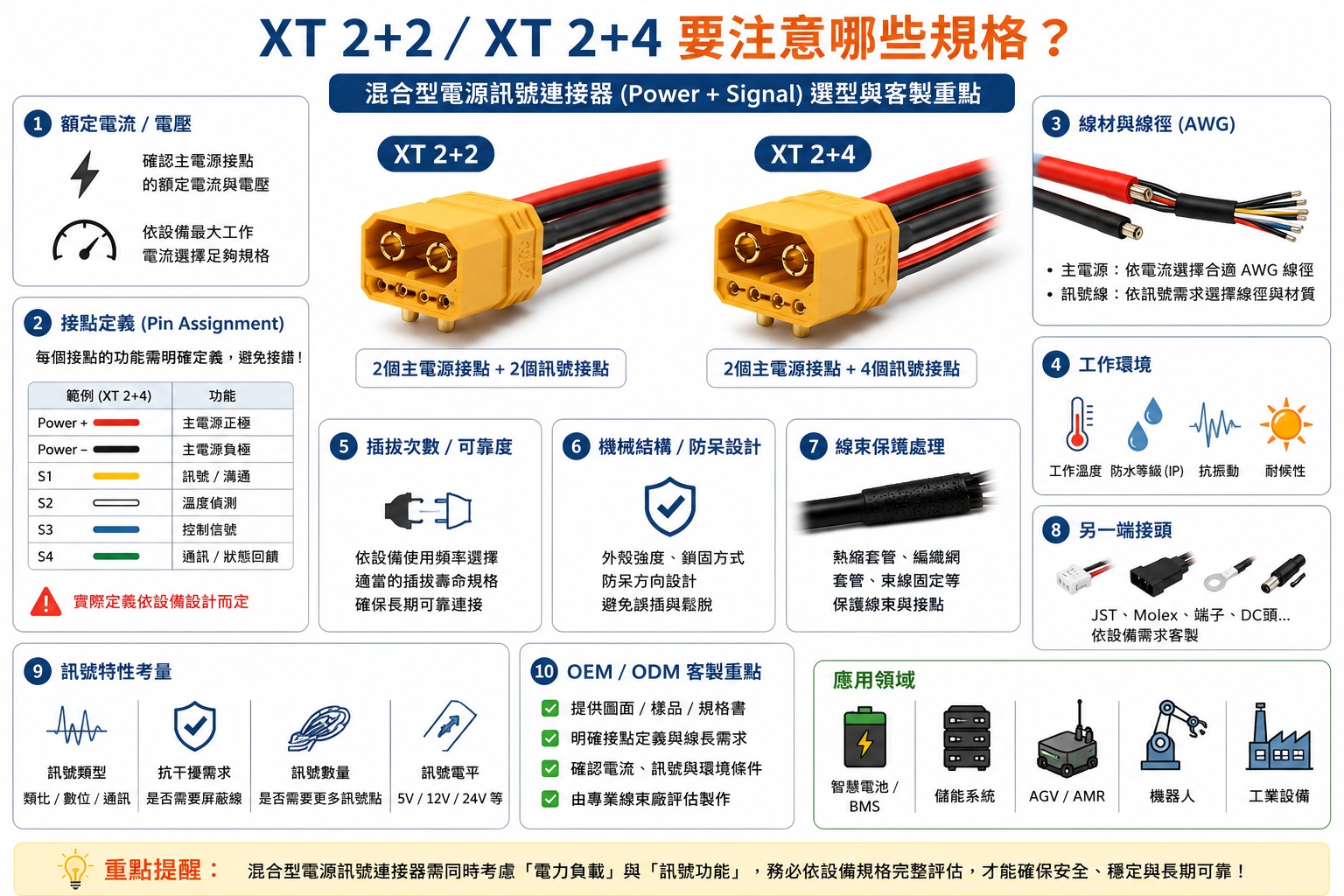

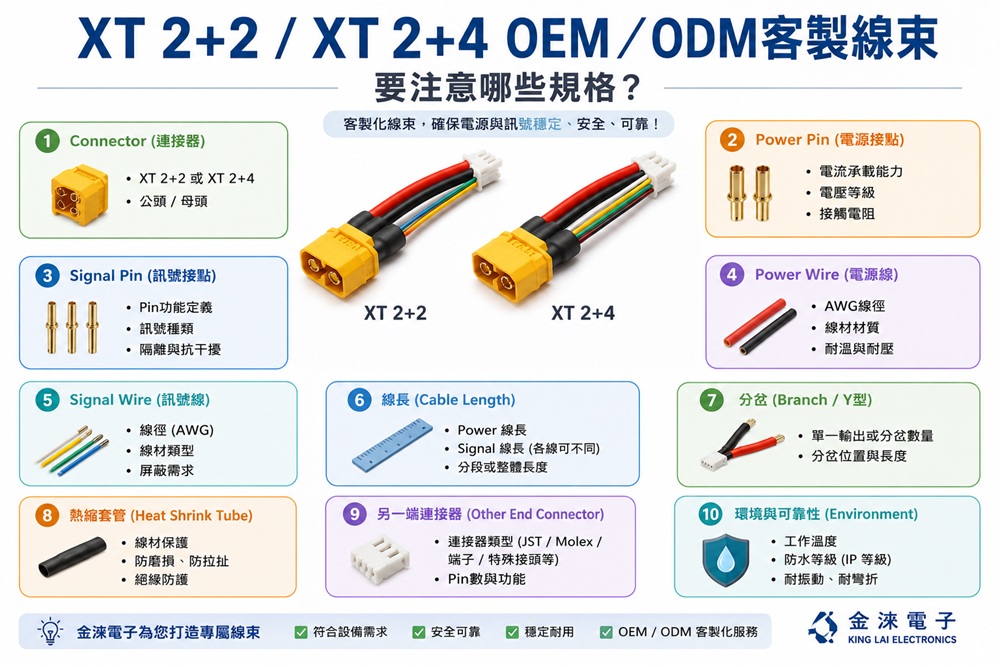

| 項目 | 建議確認內容 |
|---|---|
| Connector | XT 2+2／XT 2+4實際料號 |
| Power Pin | 額定電流、工作電壓 |
| Signal Pin | Pin數與實際定義 |
| Power Wire | AWG線徑、材質 |
| Signal Wire | 線徑、規格、屏蔽需求 |
| Cable Length | 各分支線長 |
| Pin Assignment | 每個Pin的定義 |
| Other End | JST、Molex、圓形接頭或其他接口 |
| Protection | 熱縮套管、編織網、套管 |
| Environment | 溫度、振動、防水、耐彎曲需求 |
| Quantity | 打樣與量產數量 |
尤其是Pin Assignment非常重要。
不能只告訴線束廠「我要XT 2+4」，還必須清楚定義每一個Power Pin與Auxiliary Pin連接到哪一條線、哪一個設備端接口。
依客戶設備需求，將Power＋Signal整合成完整Cable Assembly與Wire Harness。
例如客戶可能需要：
XT 2+4 → 2條粗AWG電源線＋4條訊號線 → 分岔 → JST／Molex／端子／設備專用接口
這才是真正的OEM／ODM客製價值。
| 客戶需求 | OEM／ODM線束整合 |
|---|---|
| XT 2+2／2+4 | 指定實際Connector |
| 大電流Power | 客製AWG線徑 |
| Signal | 客製訊號線配置 |
| Pin Assignment | 依客戶圖面接線 |
| 不同線長 | 依機構空間客製 |
| 分岔 | 一對多／Power與Signal分流 |
| 另一端接口 | 整合不同Connector／Terminal |
| 線束保護 | 熱縮套管、套管、應力保護 |
| OEM／ODM | 依圖面、樣品與規格評估 |
需要XT 2+2／XT 2+4 Power＋Signal客製線束？
請提供Connector料號、Pin Assignment、AWG、線長、另一端接口與需求數量，
由金淶電子協助評估OEM／ODM Cable Assembly。
一般可理解為將主要Power接點與額外輔助接點整合於同一連接器，例如2個主電源接點搭配2個或4個輔助接點。但實際Pin數、功能與額定規格必須依特定製造商料號確認。
XT30／XT60／XT90主要偏向2Pin高電流電源傳輸；2+2／2+4類混合型設計則增加輔助接點，適合需要Power＋Signal整合的設備。
不一定。它們可能依設備設計作為訊號、偵測、控制或其他輔助迴路。實際功能必須依原廠Datasheet及客戶Pin Assignment確認。
如果智慧電池除了主電源之外還需要其他輔助線路，Power＋Signal混合型連接器可以作為評估方向，但必須確認電流、電壓、Pin定義與BMS／設備接口。
可依設備條件評估，但一般XT混合型連接器不能直接等同專業AGV自動盲插充電連接器。AGV專用產品可能要求更高電流、盲插導正、高插拔壽命及更多訊號端子。[1][3]
可以，而且這正是混合線束常見的設計需求。主電源通常依工作電流選擇適當AWG；輔助線則依訊號與設備規格選擇。但正式規格應由工程端確認。
可以依產品需求設計Power與Signal分岔、不同線長及不同終端接口，適合OEM／ODM Cable Assembly與Wire Harness應用。
建議提供連接器完整料號、Pin Assignment、工作電壓、持續／峰值電流、AWG線徑、線長、另一端連接器、使用環境、圖面、樣品與需求數量。
