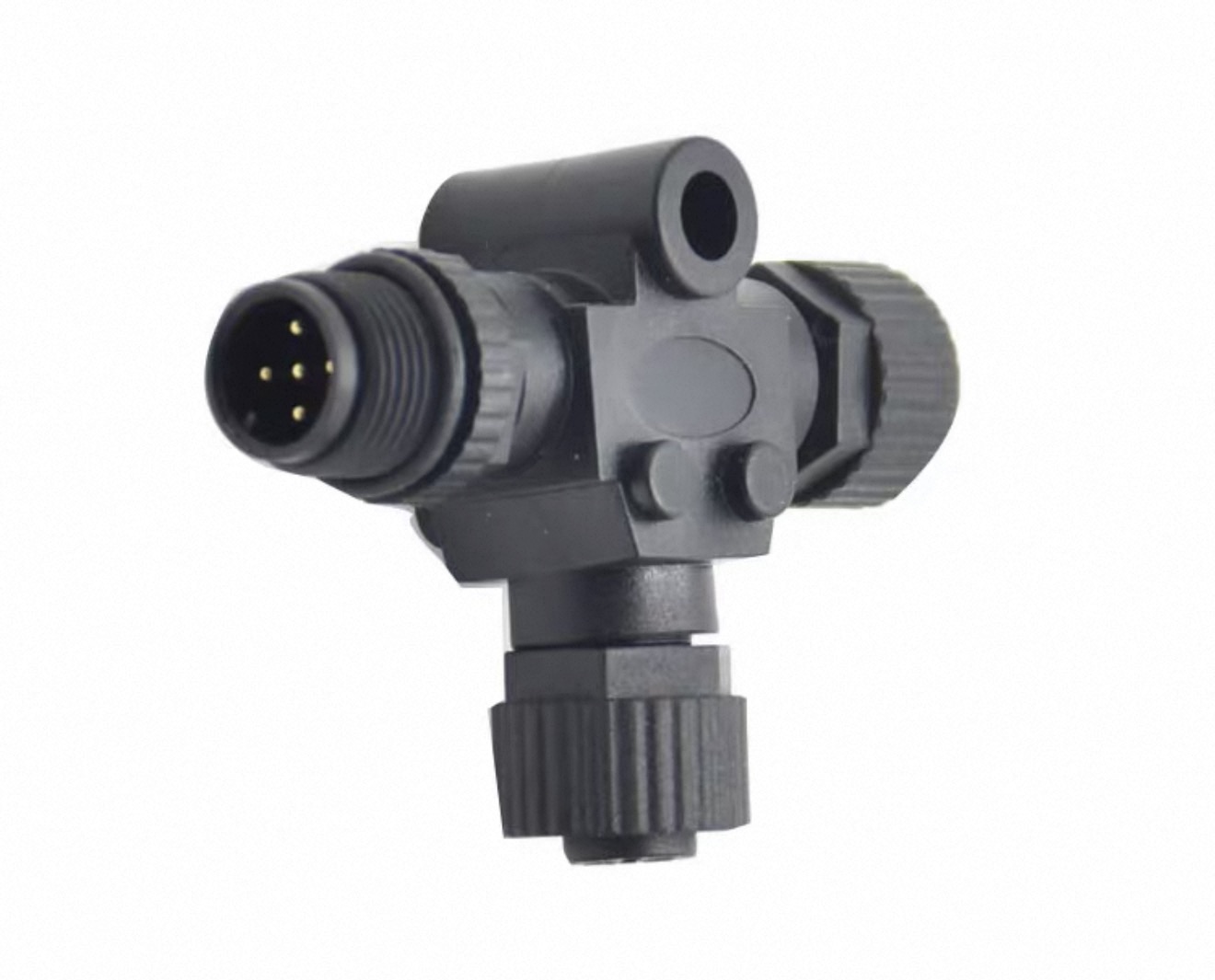

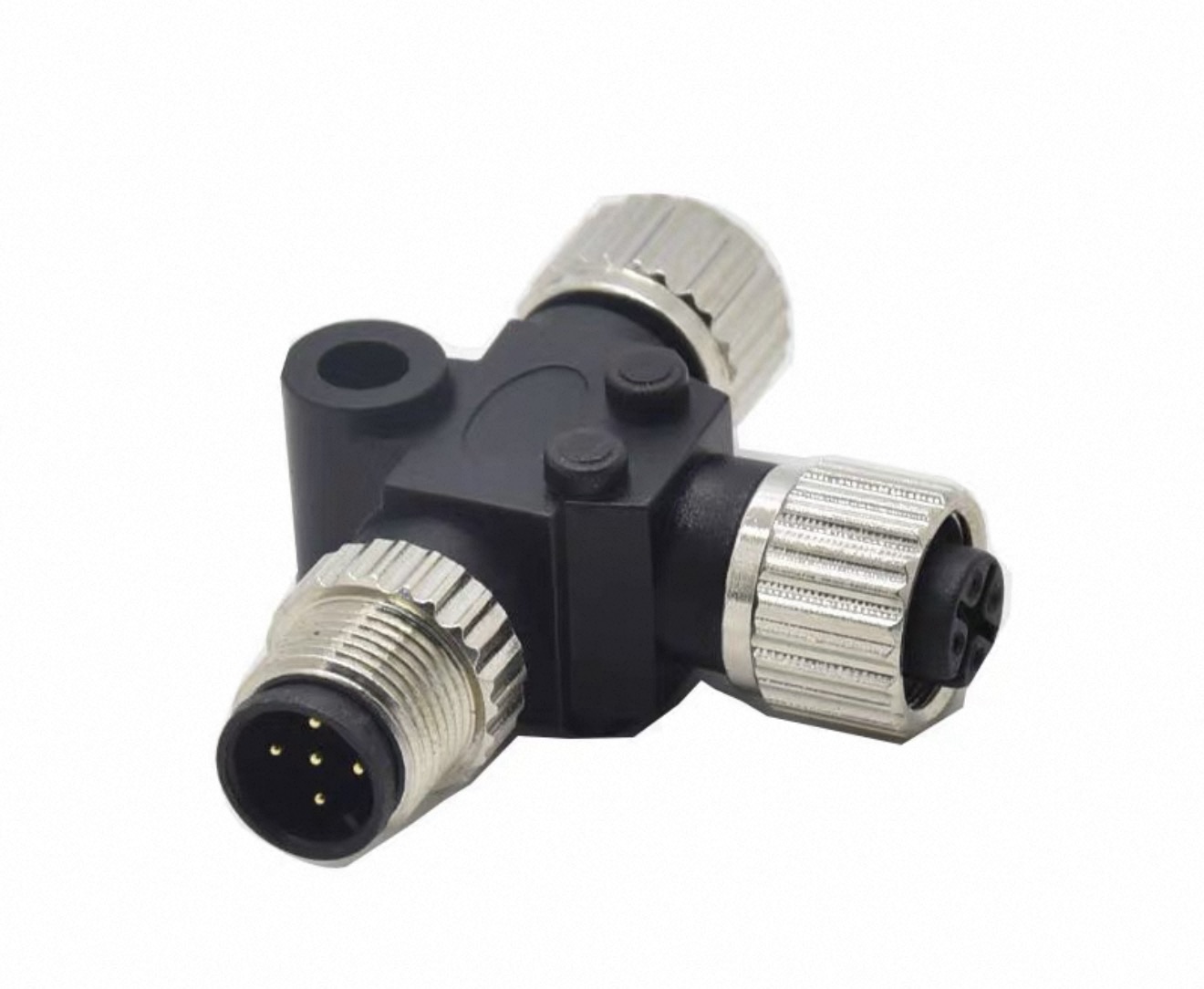

船用T型三通防水分支連接器專為船舶及船用設備的電氣分支配線而設計，可將一組上游電源或訊號線路分為兩組下游連接接口，在固定位置建立清楚的1進2出分支節點。
與現場剪線、人工並線及重新進行絕緣密封相比，T型插接式結構能將分支位置集中於一個連接器中，減少分散式接線點，使船舶製造、設備安裝及後續維護更加一致。
產品可依實際型號與專案需求配置不同芯位、公母接口、電源或訊號線路、線材入口及配線方式，適合船舶OEM製造商、船用設備供應商及電氣系統整合專案。
項目 | 規格參數 |
|---|---|
品名 | 船用T型三通防水分支連接器 |
英文名稱 | Marine T-Type 3-Way Waterproof Splitter Connector for Boat Wiring |
產品類型 | 船用三通防水分支連接器 |
分支結構 | 1組輸入／2組輸出 |
接口數量 | 3組 |
接頭外型 | T型 |
芯位數量 | 依實際型號確認 |
傳輸類型 | 電源／訊號／依專案配置 |
連接方式 | 鎖緊式／螺紋式，依型號確認 |
公母接口配置 | 依實際型號或專案需求 |
額定電壓 | 依實際型號確認 |
額定電流 | 依實際型號確認 |
線材接口 | 依接頭配置確認 |
線材線徑 | 依負載與專案需求確認 |
接點材質 | 依實際型號確認 |
外殼材質 | 依實際型號確認 |
防水等級 | 依經確認的產品規格與測試資料 |
主要應用 | 船舶及戶外電氣分支連接 |
OEM / ODM | 芯位、接口、線材及標示可依專案評估 |
以上電壓、電流、防水等級、材料及環境性能應以實際選定型號的技術資料為準。英文產品頁目前也沒有將單一IP等級或固定電氣參數套用於所有版本。
在船舶電氣系統中，經常需要由一條主要線路同時供應兩個照明、感測器或其他相容設備。
T型三通分支連接器建立的基本配線結構為：
主線輸入 → T型三通連接器 → 輸出A
→ 輸出B
也就是：
1 Input → 2 Outputs
這種結構將分支點集中於一個固定接頭中，不需要在不同位置重複剪線、並線及製作臨時接點，更適合需要一致化配線的船舶OEM生產。
這款產品的價值不只是「有三個接口」，而是能在預先規劃的位置建立清楚的電氣分支點。
傳統人工分支可能需要：
剪開主線
建立人工分接
額外進行絕緣與密封
增加多個零散接線位置
花費更多現場施工時間
採用T型三通連接器後，兩組下游線路可以由固定節點分出，讓線纜路徑更容易識別，也有利於船舶生產線建立一致的配線方式。
產品採用模組化連接思路，可透過接頭完成上游與兩組下游設備之間的連接，降低現場製作永久分接點的需求。
對船舶OEM與設備安裝商而言，可帶來：
更快速的設備安裝
減少人工接線步驟
降低不同操作人員造成的配線差異
方便建立標準化作業流程
簡化售後設備更換
方便備品與BOM管理
兩組下游設備可透過各自的連接接口接入分支點。
如果其中一個燈具、感測器或控制附件需要檢查、更換，可針對該支路進行拆卸，而無需重新製作整個分支接線。這也是英文產品頁中特別強調的維護優勢。
對於需要定期維修的船舶系統，可協助：
快速定位設備支路
簡化故障排查
降低重新接線工作
方便更換單一設備
支援後續系統升級
船舶上的接線位置可能面臨水氣、潮濕及水花，因此連接介面的密封性是選型時的重要因素。
本產品採用密封式連接介面設計，在正確插合與安裝條件下，可協助降低水氣進入電氣連接位置的風險。英文產品頁將其描述為適合船用電氣連接的sealed interface。
實際IP67、IP68或其他防護等級不可僅依產品外觀判斷，應以實際型號與經確認的測試規格為準。
不同船型及設備的電氣要求可能不同，因此T型三通連接器可依產品系列及專案條件評估不同配置。
可確認項目包括：
芯位數量
公頭／母頭排列
輸入與輸出接口形式
電源或訊號配置
接頭方向
線材入口尺寸
線材長度
線材線徑
外殼顏色
分支標識
產品標籤
OEM包裝
客戶可提供現有連接器、設備圖紙、接線圖、照片或實物樣品進行匹配與專案評估。
適合由一條上游線路分接兩個相容的船用照明設備，例如：
甲板燈
船艙燈
氣氛燈
導航照明
船用LED燈具
可用於需要兩個相容設備共用上游線路的感測與監控電路。
實際應用前應確認設備的電壓、電流、芯位及訊號類型是否與分支連接器配置一致。
依實際電路配置，也可用於：
船用控制附件
低壓電氣設備
輔助設備
其他相容船載電氣元件
最終適用性應依完整電路條件確認。
比較項目 | T型三通分支連接器 | 多接口分配歧管 |
|---|---|---|
分支方式 | 1進2出 | 1個集中節點連接多個設備 |
接口數量 | 3組 | 依型號提供多接口 |
適用設備數量 | 2個下游設備 | 3個以上或多個設備 |
結構 | 緊湊T型 | 長形／緊湊型多接口主體 |
適用佈線 | 簡單單點分支 | 多設備集中分配 |
安裝空間 | 小 | 依接口數量而定 |
OEM用途 | 標準1對2分支 | 集中式多設備配線模組 |
如果只是需要由一條線路連接兩個設備，T型三通分支連接器通常更簡單、緊湊。
如果同一位置需要連接多個設備，則更適合選擇 Marine Multi-Port Waterproof Distribution Manifold Connector。
當一組輸入同時向兩個下游設備供電時，上游線材與連接器承受的是兩個設備電流的總和，不能只按照其中一個設備的電流進行選型。
例如：
設備A電流 + 設備B電流 = 上游總電流
因此需要一起確認：
T型分支連接器額定電流
上游接頭額定電流
線材線徑
電纜長度
系統總負載
如果完整電氣系統需要，也應根據設計配置適當的保險絲、斷路器或其他電路保護裝置。
詢價前建議確認：
所需接頭芯位數量
系統輸入電壓
輸出A的工作電流
輸出B的工作電流
兩個設備的總工作電流
傳輸電源還是訊號
所需線材線徑
公頭／母頭配置
所需防護等級
接頭安裝位置
預計採購數量
OEM標籤及包裝需求
對於OEM專案，建議同時提供接線圖、設備接口圖或現有樣品，可提高接口與電路配置確認的準確性。
依具體產品型號及訂單要求，可進行：
接頭外觀檢查
產品尺寸確認
芯位位置檢查
輸入至輸出導通測試
電路極性確認
公母接頭插合檢查
鎖緊性能檢查
電氣連接測試
適用情況下的防水測試
標籤及包裝檢查
客製化版本在批量生產前，建議先確認最終電路定義、Pin Assignment及樣品，再作為量產及品質檢驗依據。
主要用於將一組上游電氣線路分為兩組下游連接，形成清楚的1進2出分支節點。
是T型三通結構。產品英文頁明確將其定位為T-Type 3-Way Connector，而不是Y型分支線。
可以應用於兩個相容的船用燈具，但必須確認接頭、線材與上游線路能承受兩個燈具的合計電氣負載。
依不同連接器系列，可評估不同芯位及電氣配置。OEM專案建議提供接線圖或樣品確認。
不同產品型號可提供不同輸入／輸出公母配置，具體組合應依實際接頭系列確認。
防水等級應依實際產品型號及經確認的測試資料為準，不建議在未確認型號前統一標示IP67或IP68。
產品可依不同型號及電路設計配置為電源或訊號用途，但應確認芯位定義、訊號要求及設備接口是否匹配。
建議提供芯位、電壓、兩個輸出的電流、線徑、公母接口配置、使用設備、需求數量，以及接線圖或樣品。
金淶電子可依船舶製造商、船用設備供應商及電氣系統整合商的專案需求，協助評估T型三通分支連接器、船用防水連接器、線材及配線組件。英文產品頁目前也支援依接線圖、現有連接器與實體樣品進行接口配置評估。
如有既有產品，可提供接線圖、產品照片、尺寸圖、樣品、工作電壓、工作電流及採購數量，以利確認合適的接口與配線方案。
