音響入門者快速理解常見的連接介面，區分平衡與非平衡訊號，以及在不同場景下如何做出正確的硬體選擇。
XLR（俗稱卡儂頭）是專業音響界的標準接頭。它最大的特色是「平衡傳輸 (Balanced)」，能有效抵銷傳輸過程中的電磁干擾，適合長距離佈線。

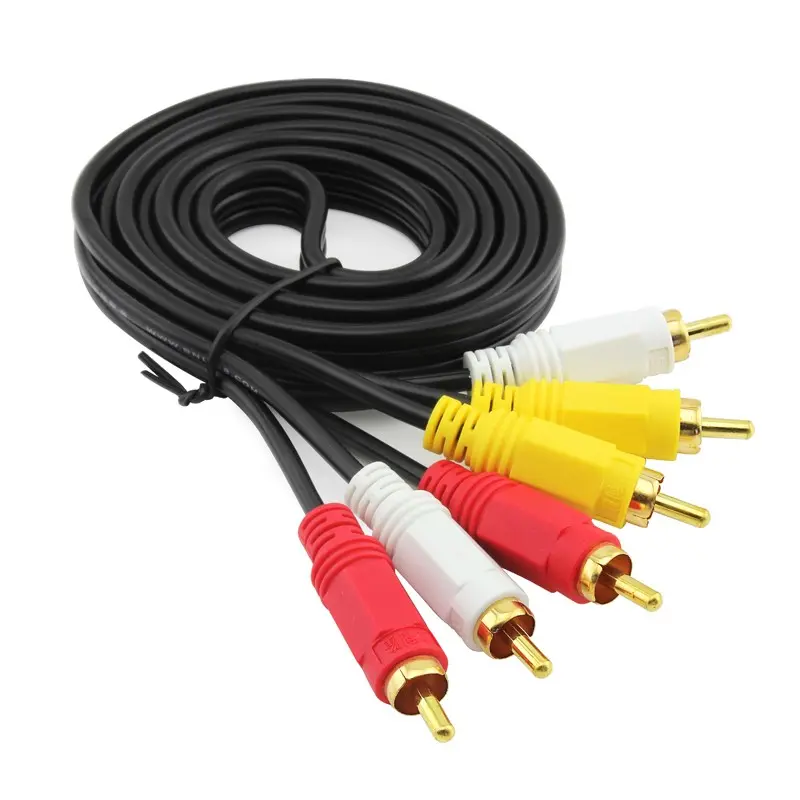

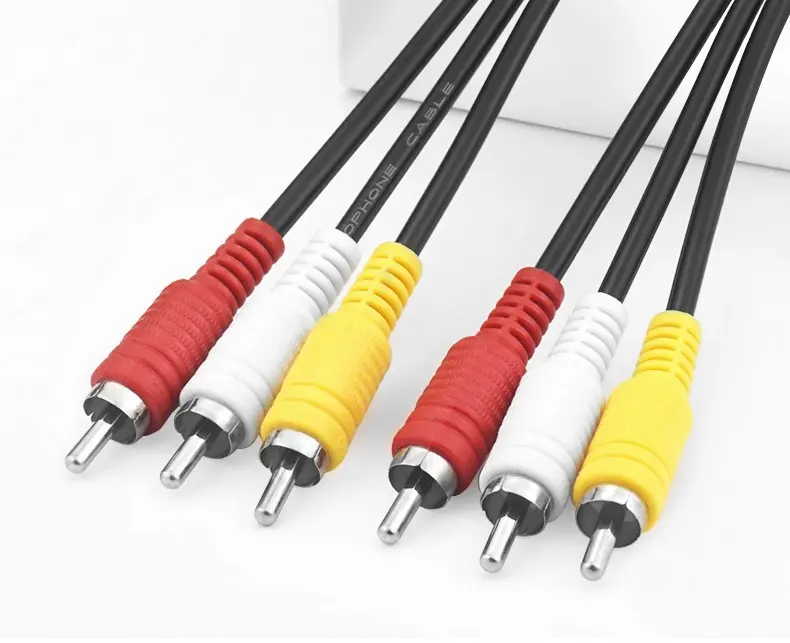

RCA（俗稱蓮花頭）常見於家用音響與民用設備。它屬於「非平衡傳輸 (Unbalanced)」，結構簡單，但在長距離傳輸時較容易受到雜訊干擾。
AES/EBU (正式名稱為 AES3) 是一種數位音訊傳輸標準，物理形態上通常使用與類比 XLR 相同的 3 針接頭，但本質上完全不同。
特性 | 類比 XLR | 數位 AES/EBU |
傳輸內容 | 電壓訊號 (類比波形) | 二進位數據 (數位訊號) |
阻抗要求 | 通常不嚴格 (約 600Ω) | 嚴格 110Ω (需專用線材) |
通道數量 | 單個接頭傳輸 1 個通道 | 單個接頭傳輸 2 個通道 (立體聲) |
理解 XLR 的針腳定義是音響工程的基礎：
· Pin 1 (GND / Shield): 接地/屏蔽層。用於排放干擾，保護訊號不受外界干擾。
· Pin 2 (Hot / Positive): 正相訊號（熱端）。傳輸原始波形。
· Pin 3 (Cold / Negative): 反相訊號（冷端）。傳輸與 Pin 2 相位相反的訊號。
� 原理提示：接收端會將 Pin 3 的訊號翻轉後與 Pin 2 相加，此過程會將兩端同時產生的雜訊完全抵銷。
四、 決策指南：何時該用 XLR？何時 RCA 就夠了？
· 佈線距離超過 5 公尺時。
· 環境中有大量電源線、馬達或無線電干擾時。
· 設備提供平衡輸入/輸出，追求最高訊噪比 (SNR) 時。
· 家用小型環境，器材間距在 2 公尺內。
· 一般民用 Hi-Fi 設備（藍牙接收器、電視輸出）連接。
· 追求簡單、低成本，且環境干擾較小時。
理解了基礎接口後，針對不同的使用環境，選擇正確的線材物理結構同樣重要。以下針對金淶電子代工的幾款核心型號進行深度解析：

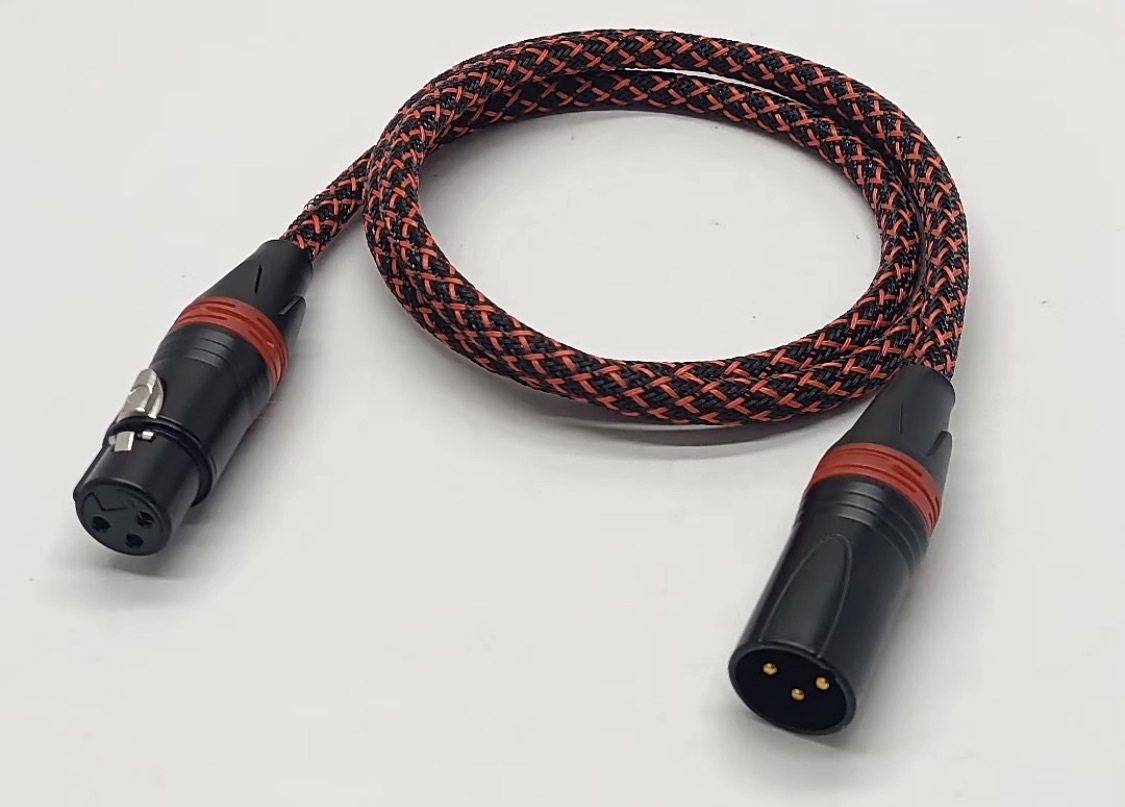

型號特徵： 採用高密度黑橘雙色尼龍編織網外層。
技術亮點： 內部具備雙重屏蔽層（鋁箔+無氧銅編織網），專為解決「長距離傳輸」的訊號衰減問題設計。
最佳應用： * 舞台與錄音室： 連接麥克風至混音器。
監聽系統： 適合主動式監聽喇叭，其編織外殼能承受頻繁的拉扯與踩踏。

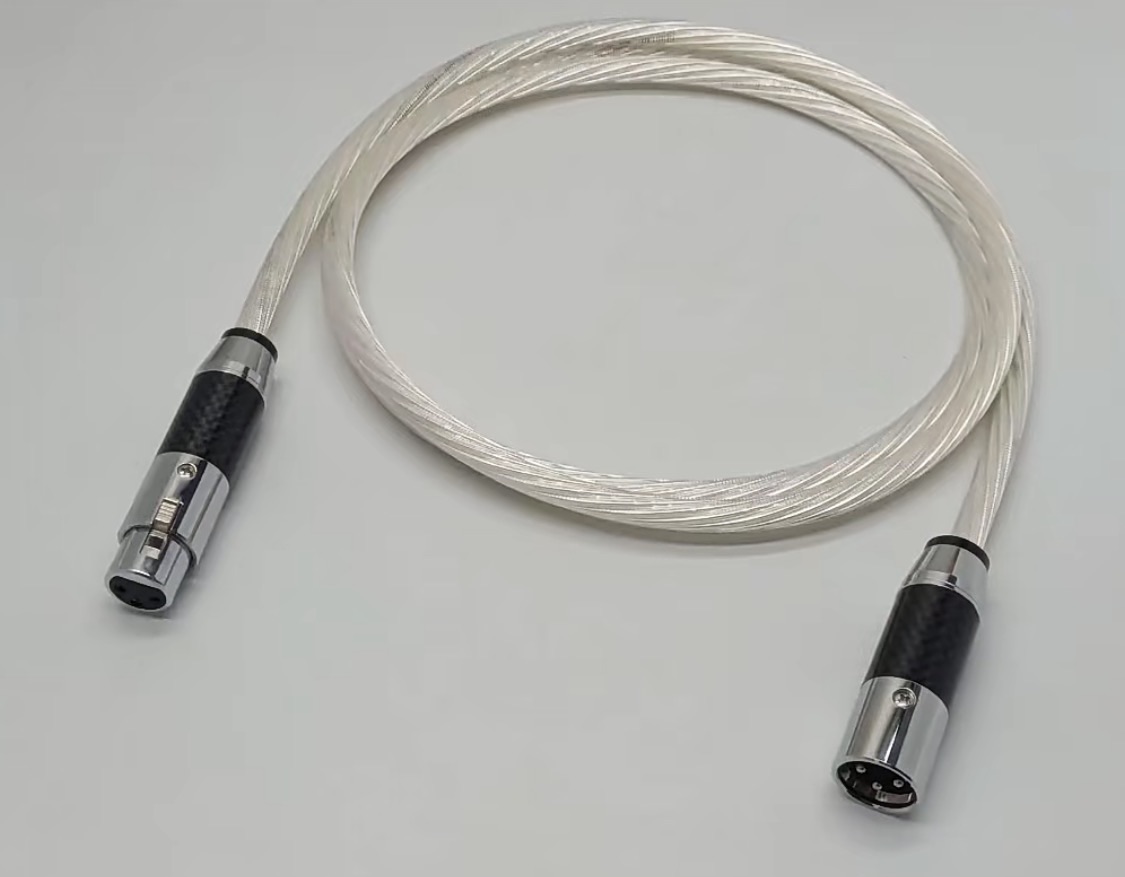

型號特徵： 導體採用 5N 高純度單晶銀 (OCC Silver)，搭配碳纖維屏蔽插頭。
技術亮點： 單晶銀技術消除了金屬內部的結晶界限，訊號傳輸近乎無損。接腳採用鍍銠 (Rhodium) 處理，硬度高、極其抗氧化。
最佳應用： * 高階家庭劇院： 追求極致解析力與通透高頻的玩家。
真空管機（膽機）： 連接前級與後級擴大機，展現細膩的音場層次。

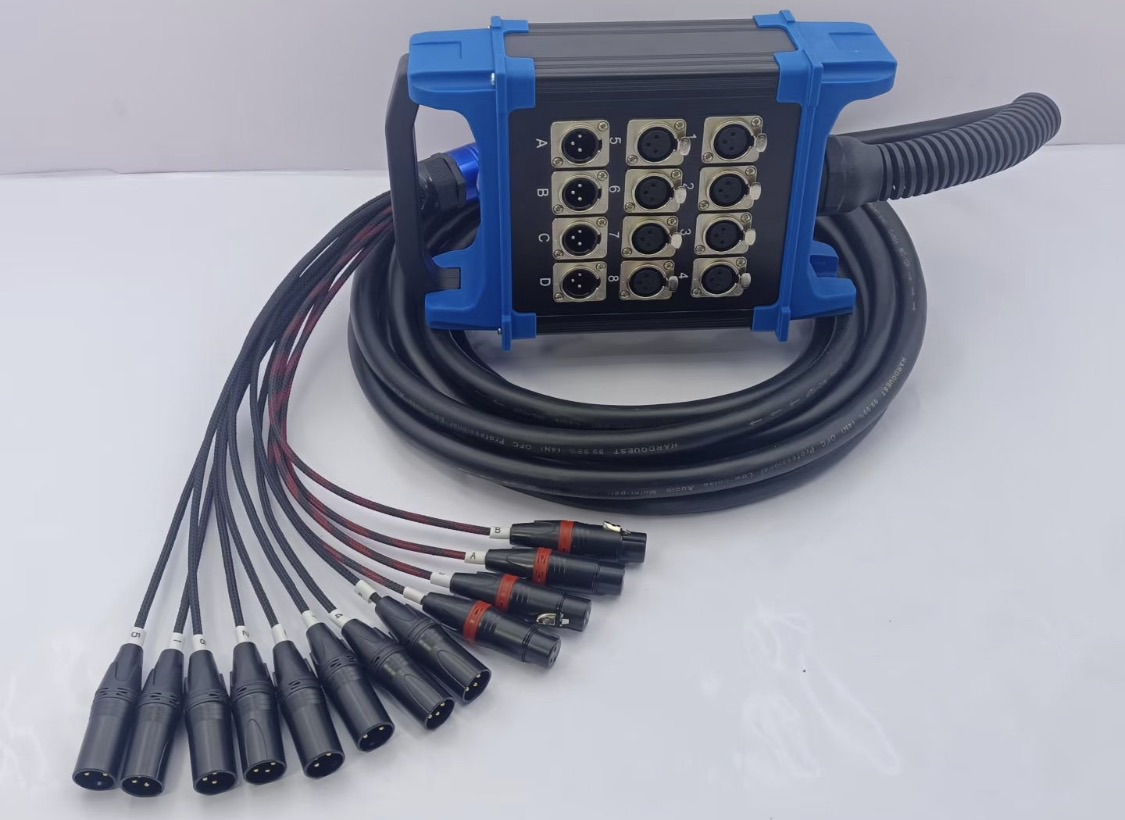

型號特徵： 堅固的鋁合金接線盒，連接 100 英尺（約 30 公尺）的多通道屏蔽電纜。
技術亮點： 集中化設計，將舞台上多路訊號整合進單一電纜，大幅簡化佈線複雜度，並具備強力防折彎護套。
最佳應用： * 大型舞台工程： 將多個樂器訊號遠距離傳送至調音台。
多軌錄音環境： 用於錄音室樂器間與控制間的訊號跳接。
Q：既然數位 AES/EBU 跟類比 XLR 接頭長得一樣，線材可以混用嗎？
建議： 雖然短距離內可以互通，但 AES/EBU 對「阻抗 (110Ω)」有嚴格要求。若使用類比線傳輸數位訊號，長距離下會產生嚴重的 jitter（抖動）導致聲音斷續。反之，用數位線傳類比訊號則是安全的。
Q：為什麼單晶銀線材這麼貴？一般銅線不夠用嗎？
解析： 對入門者而言，高品質無氧銅 (OFC) 已非常足夠。但當系統提升到一定程度時，單晶銀線材能像「擦亮玻璃」一樣，讓音樂細節更清晰。
Q：蛇線 (Snake Cable) 分岔處的數字標示環有什麼用？
解析： 在 12 或更多通道的環境中，標示環是您的救星。它能確保您在控台端清楚知道「第 1 軌是主唱，第 2 軌是吉他」，避免接錯導致的混亂。
收線習慣： 無論是 XLR 還是蛇線，收線時請順著線材自然的弧度捲繞，切勿生硬地「對折」，以免損壞內部的屏蔽層。
接頭清潔： 定期使用電子清潔劑擦拭 Pin 腳（特別是 Pin 2/3），保持低阻抗連接，能有效防止聲音產生爆音。
